Avtomatik qutu qatlama maşını

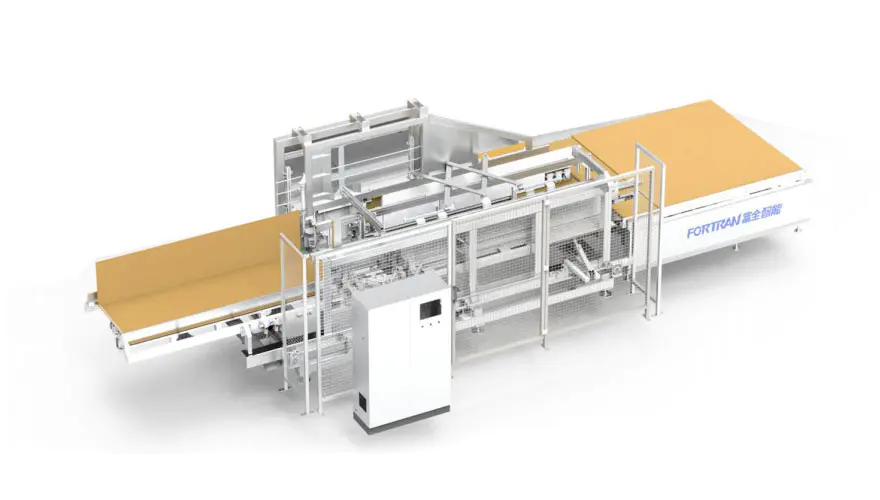

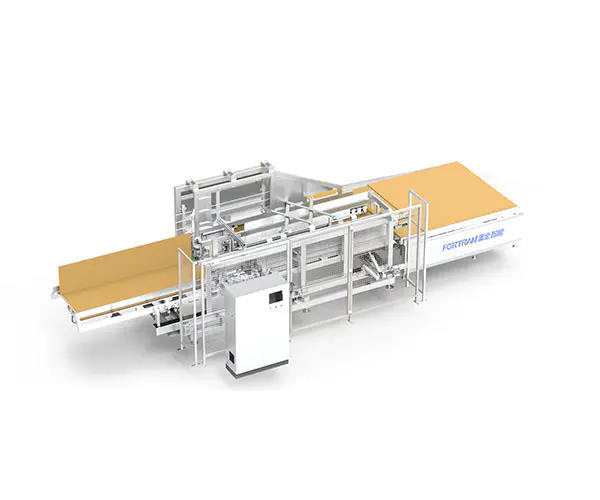

Ümumilikdə maşın görüntüsü

Avadanlıq parametrləri

Xarici ölçülər L * w * h (mm)	Avadanlıqların çəkisi (kq)	Güc təchizatı (kw)	Göndərmə yükü (kq)	İş hündürlüyü (mm)
9760 * 3550 * 2500	Təxminən 3700	4.5 kVt (yapışqan vahid istisna olmaqla)	50	830 × 40 (təyin olunmamış. Müştəridən asılıdır

Emal dairəsi

Karton emalı aralığı L (mm)	Karton emalı dairəsi W (mm)	Karton emalı aralığı H (mm)	Qatlanan səmərəlilik (dəfə / dəq)	Büzməli kağız qalınlığı (mm)
400-2800	320-900	40-250	5-7	2.5-6

1 Əsas Aksesuar markası: Servo Motor - inovance; Sinxron Kəmər - Gardner; Oturacaq daşıyıcısı - TR; Tezlik Dönüşüm Motoru - Təcrübə:
2 Ümumi raf borusu qaynaqlanır və çox dəqiq, etibarlı və tənzimlənən gantry tərəfindən işlənir.
3 Qatlanan qutu maşınının xətti mexanizmi yüksək etibarlı və davamlı olan dəqiq xətti bələdçi dəmir yolu ilə rəhbərdir.
4 Emiş Kuboku Transmissiya Kağızı yüksək dəqiqlikli servo motorunu qəbul edir, idarə etmək asandır və avadanlıqların düzgünlüyünü yaxşılaşdıra bilər;

5 Maşın tək və ya xüsusi qablaşdırma xətti ilə birlikdə istifadə edilə bilər. İstifadənin yolu dəyişkən və çevikdir

1 istifadə edir

A. Bu avtomatik qutu qatlama maşını kartonlarda qutulara istifadə olunur;
B. Bu avadanlıq M / A-0410 model karton qutularını düzəltmək üçün istifadə olunur;
C. Birincisi, kartona meyar, müvafiq giriş ölçüsünü basın və başlayın və avtomatik olaraq bir qutu düzəltmək üçün avadanlıqları daxil edin;

2 İş prinsipinə baxış

Bütün avadanlıq dəsti beş hissəyə bölünür: platforma mexanizmi, əsas çərçivə mexanizmi, sabit yan qatlama mexanizmi, mobil yan qatlama mexanizmi və median ötürülməsi mexanizm:

A. İşlədikdə, əməliyyat ekranı girişi qatlama qutusunun ölçüsünə uyğundur; Mövqe hazır olduqdan sonra, kağız dəri ön benchmark və yan meyxananı müsbət istiqamətdə uyğunlaşdırıldıqdan sonra, kağız dərisini qatlanan qutu maşınının girişinə avtomatik olaraq almaq üçün yaşıl başlanğıc düymə cihazını basın;

B. Suction Kuboku kağız dərisini qatlanan hissəyə sürükləyir və sabit kənar və hərəkət edən uzun kənarı qatlanan kənarına daxil olur və sonra göstərilən yapışqan sprey mövqeyinə yapışqan sprey edir və ön sonu bir-bir tamamlanır;

C ön bir qat qutusu təyin edilmiş mövqeyə çatdıqdan sonra, silindrin aşağı təzyiqinin aşağı düşdükdən sonra, emiş stəkanı dərhal düşür və geri qayıdır və arxa emiş kuboku kağızın arxa ucuna bağlanır və bunu gözləyir; Sabit tərəfdən və hərəkətli tərəfi qatlanan kənar işdən sonra eyni zamanda flip qrupu başa çatdıqdan sonra yenidən qurulur; Arxa uclu əmzik kuboku kağız dərisini arxa atlama qutusunun qəlibləmə vəziyyətinə qədər irəli sürür və avtomatik olaraq təyin edilmiş mövqeyə yapışqan sprey edir;

D. Silindrin aşağıya doğru təzyiqindən sonra, təyin edilmiş mövqeyə çatdıqdan sonra, silindrin aşağı təzyiqindən sonra və hərəkət edən tərəfi qatlanan kənar işlədikdən sonra, sürüşmə qrupu tamamlanır və sıfırlanır: axıdılması motoru dərhal yoldan çıxma kartonunu dərhal göndərir;

3 funksional quruluş "

Seriya nömrəsi	Ad	Fərqləndirici xüsusiyyət	Model

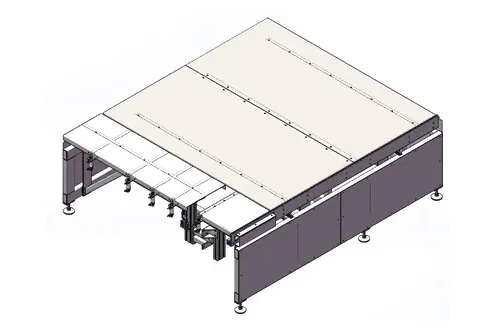

1	Masa quruluşunu qidalandırmaq	Ön materialı masa düz lövhədə yerləşdirilir və silindr qaldırma və yerləşdirmə pinini idarə edir; yan servo motoru kağız dəri yeminin hazırlıq vəziyyətini dəqiq bir şəkildə tapır;

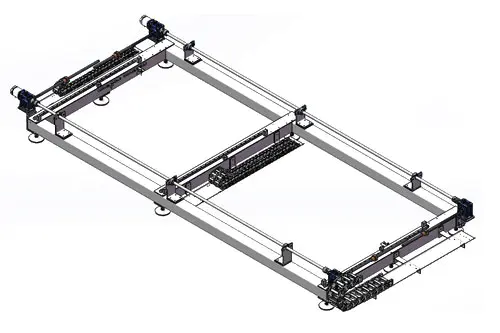

2	Rack baza quruluşu	Əsas çərçivə rəfinin bazası, servo bağlantısı kontrol servo motor sürücü mobil qatlama mexanizmi və median sürücü mexanizmi daha dəqiqdir;

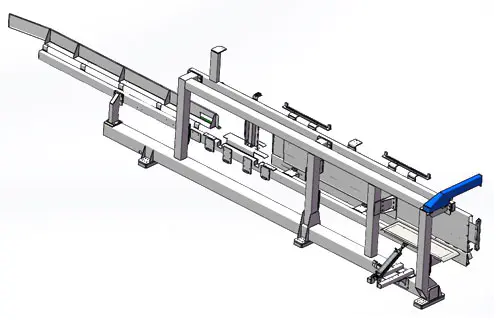

3	Sabit tərəfi qatlanan raf dəsti	Sabit yan qatlama çərçivəsi, qısa kənar silindr qatlama, hər iki tərəfdə təbəqə metal köməkçi bələdçi yemi; yüksək toplama dəqiqliyi, yüksək əməliyyat dəqiqliyi, uzun xidmət həyatını və avadanlıqların yaxşı sabitliyini təmin etmək;

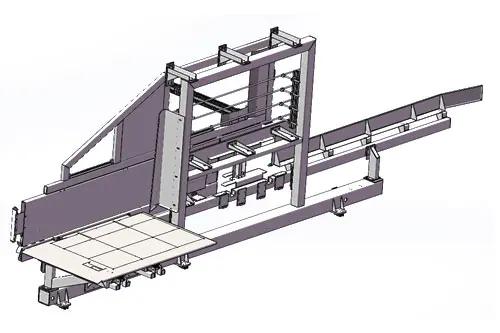

4	Səyyar tərəfi qatlanan raf dəsti	Hərəkət olunan tərəfi qatlama çərçivəsi, uzun tərəfli silindrli qatlama, təbəqə metal köməkçi bələdçi hər iki tərəfdə qidalanma;

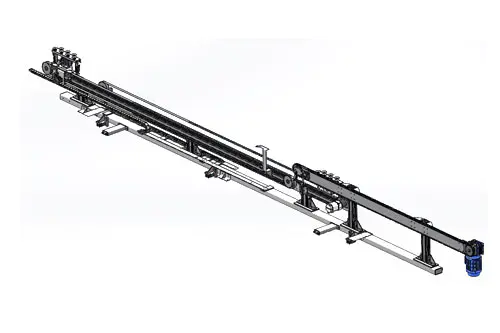

5	Median sürücü mexanizmin beş hissəsi	Servo idarəetmə sürücüsü, Orta Suction Kuboku qrupu kağız dəri hərəkətini idarə edir, axıdma motoru kağız dəri axıdılması üçün zənciri idarə edir;

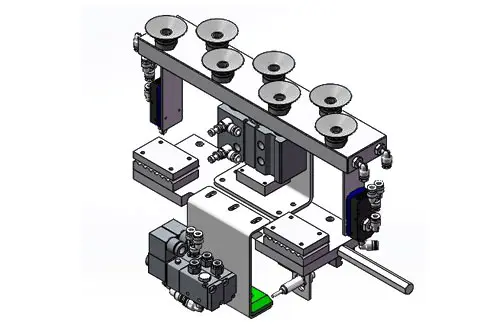

6	Orta səviyyəli emiş kuboku qrupu	Servo motorunun kəməri hərəkəti, silindr yüksəlir və aşağı düşür və emiş kuboku vakuum kağız dəri transmissiyasını, dəqiq əməliyyat və yerləşdirilməsini mənimsəyir;

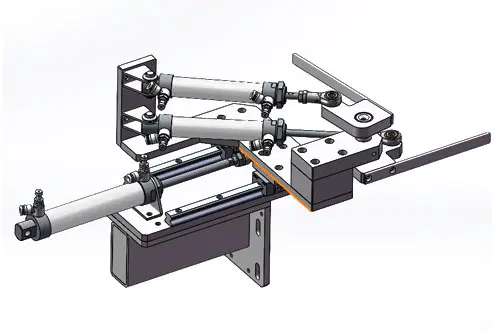

7	Qatlanan genişləndirmə qrupu	Ön və arxa silindrin genişləndirilməsi, arxa və irəli hərəkət etmək üçün bələdçi dəmir yolu ilə əməkdaşlıq edir və qruplaşdırma silindrli silah mexanizmi müxtəlif spesifikasiyalar və ölçülərin qatlanmasını həyata keçirir;

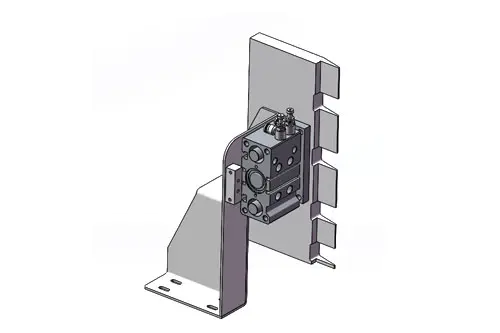

8	Plitə qrupu	Silindr əvvəl və sonra genişlənir və qutunu düzgün bir açıya çevirmək üçün qulağın əyilməsində hərəkət edir;

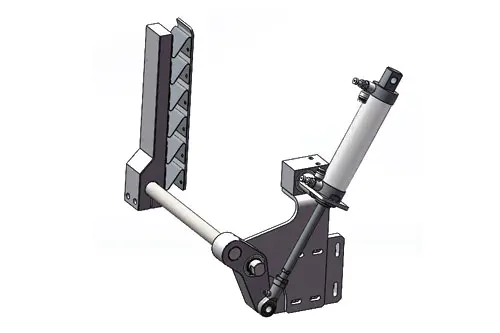

9	Yan dönüş qrupu	Kartonun ön və arxa uclarını yuxarıya basdırmaq üçün əsasən məsuliyyət daşıyır və silindrli teleskopik ötürmə, isti ərimənin möhkəm və sabit olması üçün yelləncək qolunu idarə edir;

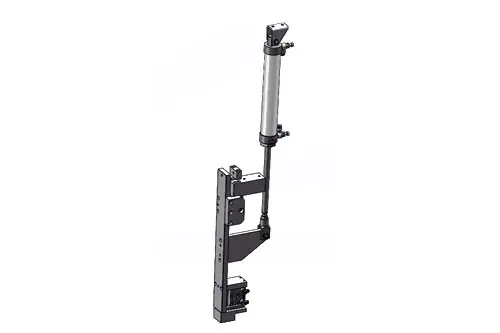

10	Swing Qol Qulaq Oturacaq qrupu	Silindr sürücüsünün genişlənməsi yelləncək qolunu idarə edir. Yelləncək qolu düzgün bir açıda yerləşdirildikdən sonra, aşağı təzyiq silindri kağız dərisini, yan çevirmə qrupu sıxılması ilə möhkəm və sabit etmək üçün yapışan yapışan yapışan yapışdırıcı yapışqan yapışdırır;

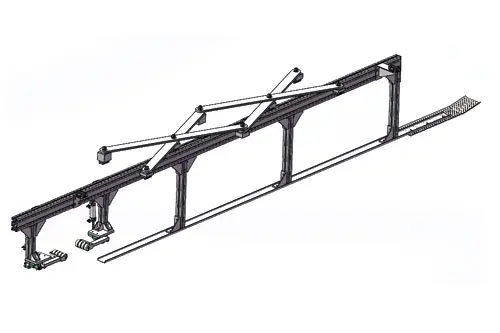

11	Orta səviyyəli köməkçi EDGE TRESİK QRUPU	Uzun sürüşmə qolu, kartonun ortasında tam avtomatik bir orta mövqeyə çatmaq üçün bələdçi dəmir yolu ilə əməkdaşlıq edir; kağız dərisinin aşağı və arxa silindrlərinin iki qrupuna bölünür.

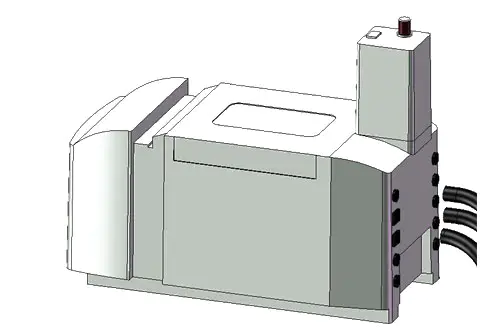

12	Yapışqan maşın sistemi	Yapışqan maşın sistemində, davamlı yapışqan püskürmə, tam funksiyalar, sadə qəbulu və rahat əməliyyatı həyata keçirə bilən Le Baide-nin təmiz idxal aksesuarlarının tam bir dəstindən istifadə edirik;

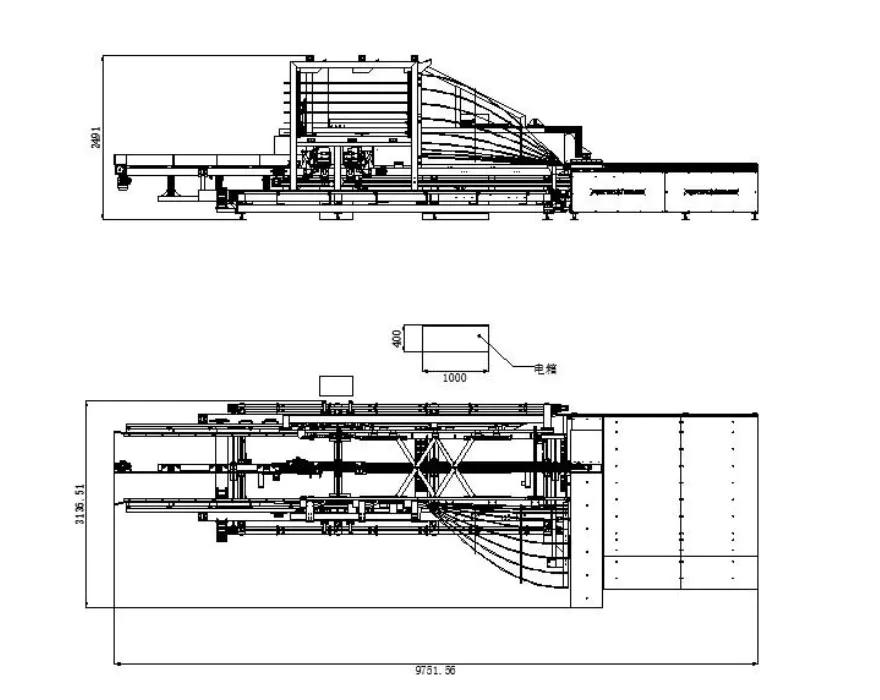

Üç baxış (müəyyən edilməmiş, çünki ölçüsü parametrlərə görə dəyişir)

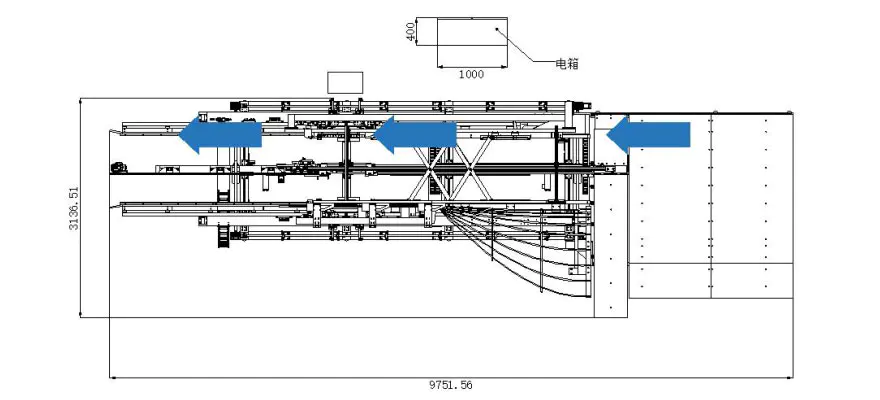

İstehsal prosesi rejiminin sxematik diaqramı (müəyyən edilməmiş olduğu üçün təyin olunmamışdır) parametrlərə görə dəyişikliklər)
