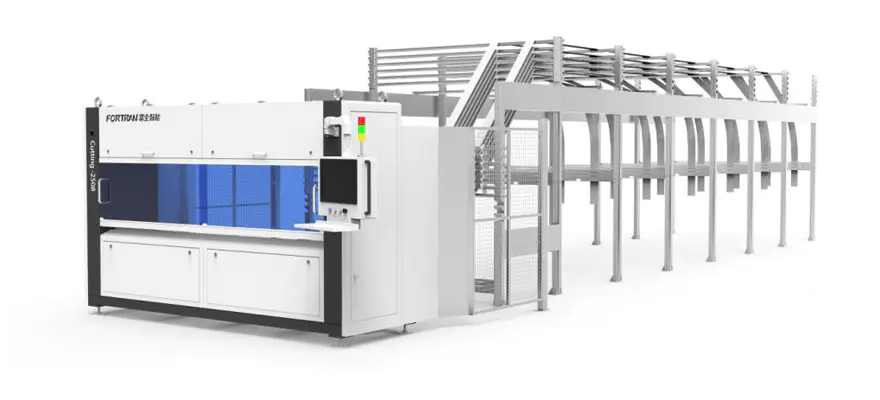

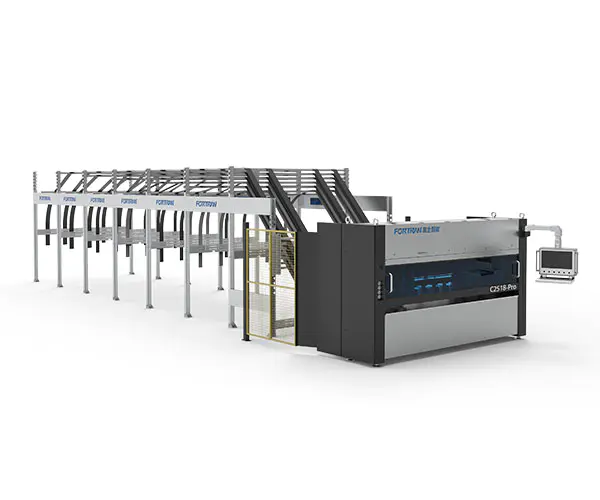

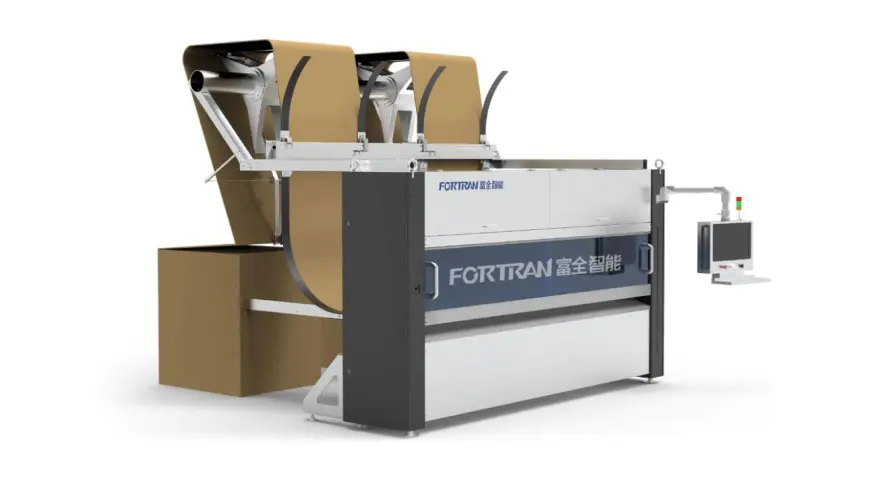

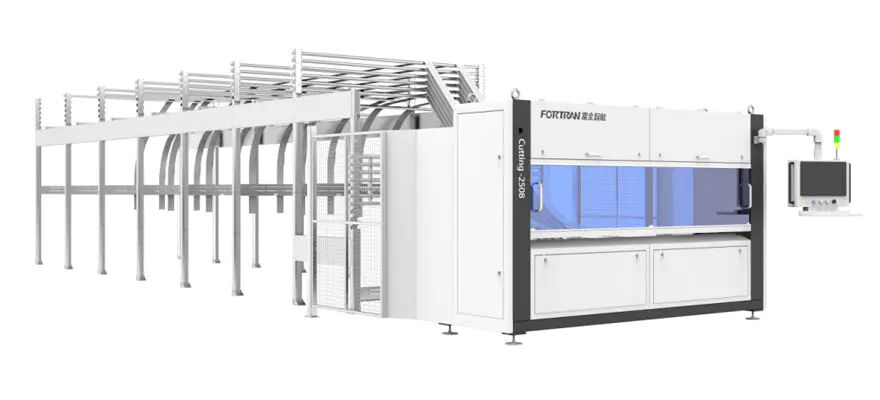

Avtomatik yüksək sürətli kağız kəsmə maşını

Dəzgahı

Maşın xüsusiyyətləri

Ölçüləri L * w * h (mm)	Əsas xüsusiyyətlər	Güc təchizatı (kw)	Kəsici (M / dəq)	İş hündürlüyü (mm)
14750 * 4040 * 3000	11 şaquli + 1 üfüqi bıçaq, tam servo nəzarəti, 6 jurnal ilə	5.8	0-120	850

Emal parametrləri

Min. Kəsmə uzunluğu l (mm)	Maks. Kəsmə genişliyi w (mm)	Küpürülmüş kağız H (mm) üçün qalınlığı kəsmə	Uzununa bıçaq boşluğu dəqiqliyi (mm)	Səmərəlilik (PC / dəq)
300	2550	2-7	± 1.5	0-12

Funksiyaların ümumi təsviri

Avtomatik yüksək sürətli kağız kəsmə maşını, büzməli kağız və tək vərəqələrin davamlı sabit uzunluq emalı üçün istifadə olunur. Transvers və uzununa istiqamətlər, arabir kəsmə və büzməli kağız üzərində kəsmə işlənməsi. İstehsal. Maşın bağımsız bir vahid və ya bir qablaşdırma xəttinin ilkin hissəsi kimi istifadə edilə bilər.

Hə	Maddə	Xüsusiyyət
1	Kağız saxlama çarxı	Kağız saxlama çarxı turşu yuyulmuş polad plitələrdən hazırlanır və işlənir əyilmə. Sadə bir quruluş, etibarlı bir tikinti və soyuqla müalicə olunur Cəlbedici bir görünüş və əla pas müqaviməti ilə nəticələnən galvanizasiya. Standart konfiqurasiya, ola biləcək 6 kağız saxlama bölmələri daxildir Müxtəlif müştəri ehtiyaclarına görə tənzimlənir, yüksək rahatlıq və güclü təklif edir Uyğunlaşma.
2	Çərçivə quruluşu	Çərçivə düzbucaqlı poladdan sonra dəqiq bir emal ilə istehsal olunur borular və polad plitələr. Uzun bir xidmət həyatı və avadanlıqların əla sabitliyini təmin edən yüksək toplaşma dəqiqliyini və əməliyyat dəqiqliyini təmin edir.

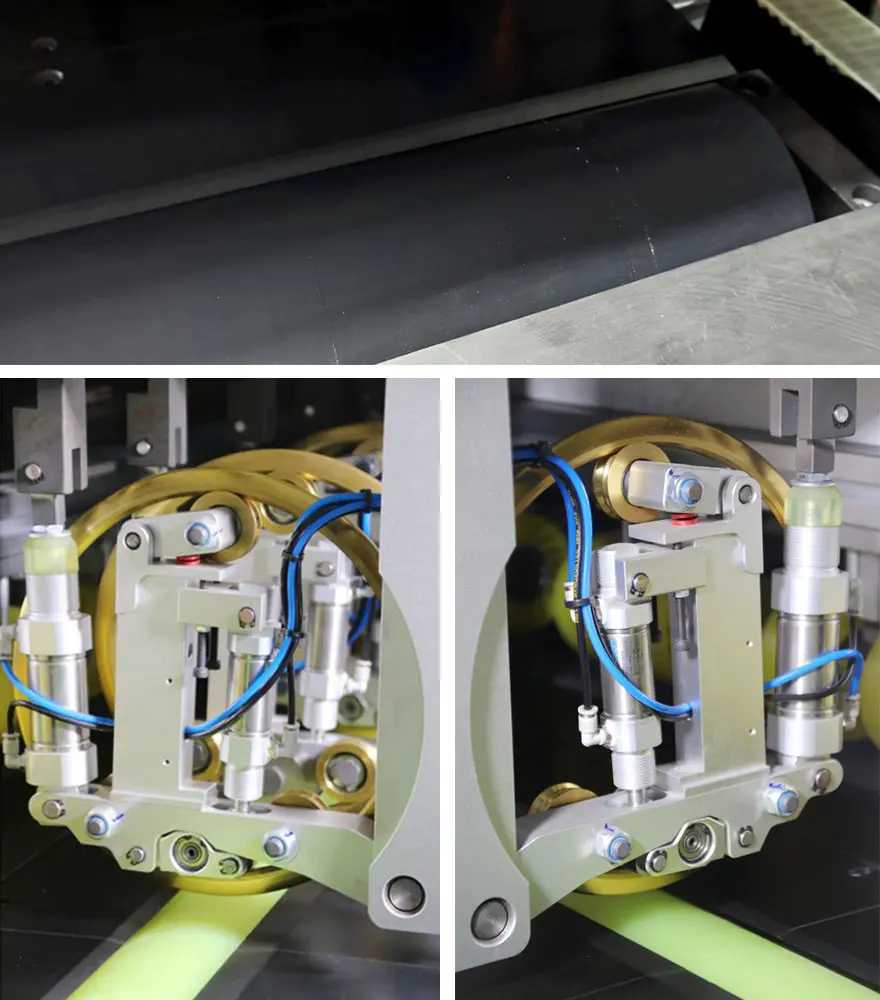

3	Mexanizm	Yem təzyiqinin çarpması, parlaq və cəlbedici bir səthə sahib olan PU materialından hazırlanmışdır yüksək sürtünmə ilə. Bu, karton daşınmasının etibarlılığını effektiv şəkildə artırır. Bu vaxt, drume nağara Almaniyadan isimpored və yüksək davamlıdır.
4	Kəsik-kəsik quruluş	Güc, bir reduktor ilə birlikdə yüksək dəqiqlikli servo motoru ilə təmin edilir və higə nail olan bir sinxron təkər mexanizmi
5	Uzununa kəsmə vahidi	Bu mexanizm ilk növbədə 7 dəst bıçaq sahibidən ibarətdir. Bıçaq konfiqurasiyası 7 + 1 410 və 411 qutu növlərinin universal kəsilməsinə imkan verir. Görüşmək üçün hazırlanmışdır davamlılığı təmin edərkən yüksək səmərəli əməliyyat tələbləri;

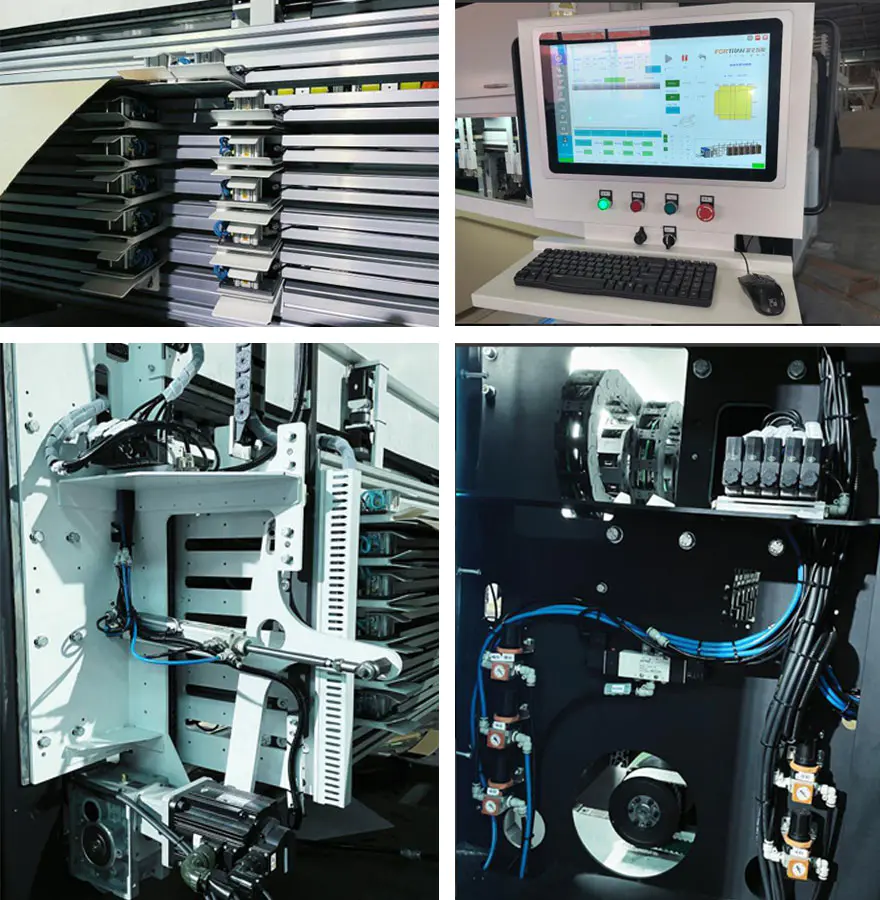

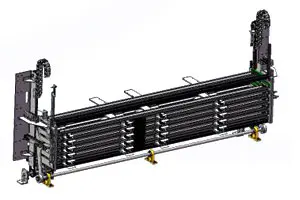

6	Tənzimlənən saxlama cihazı	CNC emal tərəfindən anakartın hər iki ucu paralel tərəflərin, yüksək gücün istifadəsini təmin edin Təhlükəsizlik və etibarlılığı təmin etmək üçün zəncirvari və aşağı Dəqiqliyi yaxşılaşdırmaq üçün dişləri atlamır Əməliyyatın səmərəliliyi, yüksək dəqiqlikdən istifadə edirik Bevel Gear Reduceri yüksək dəqiqliklə təchiz olunmuşdur Xidmət motoru; İstifadəni yaxşılaşdırmaq üçün Kağız, bu qurumu 6 kağız kitabxanası olaraq təyin etdik, bu da artırıla və ya azaldıla bilər fərqli müştəri ehtiyacları, rahat və sürətli və güclü uyğunlaşma;

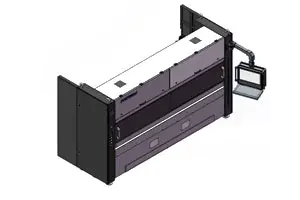

7	Maşınqar	Əsas funksiya maşını bəzəməkdir özü.an xarici qoruyucu örtük əlavə olunur maşın. örtük plastik ilə müalicə olunur estetik hala gətirən çiləmə Razı, incə və rəngə davamlıdır chipping.Bu cəbhədə müşahidə pəncərəsi maşın akril hesabatdan hazırlanmışdır kimi cəlbedici və zərif bir görünüş verir yaxşı sərtlik və müqavimət sarsıntı.

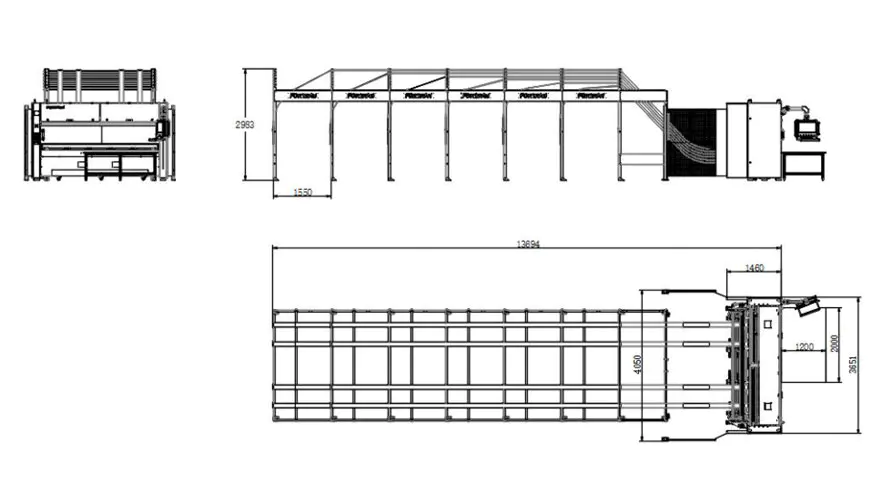

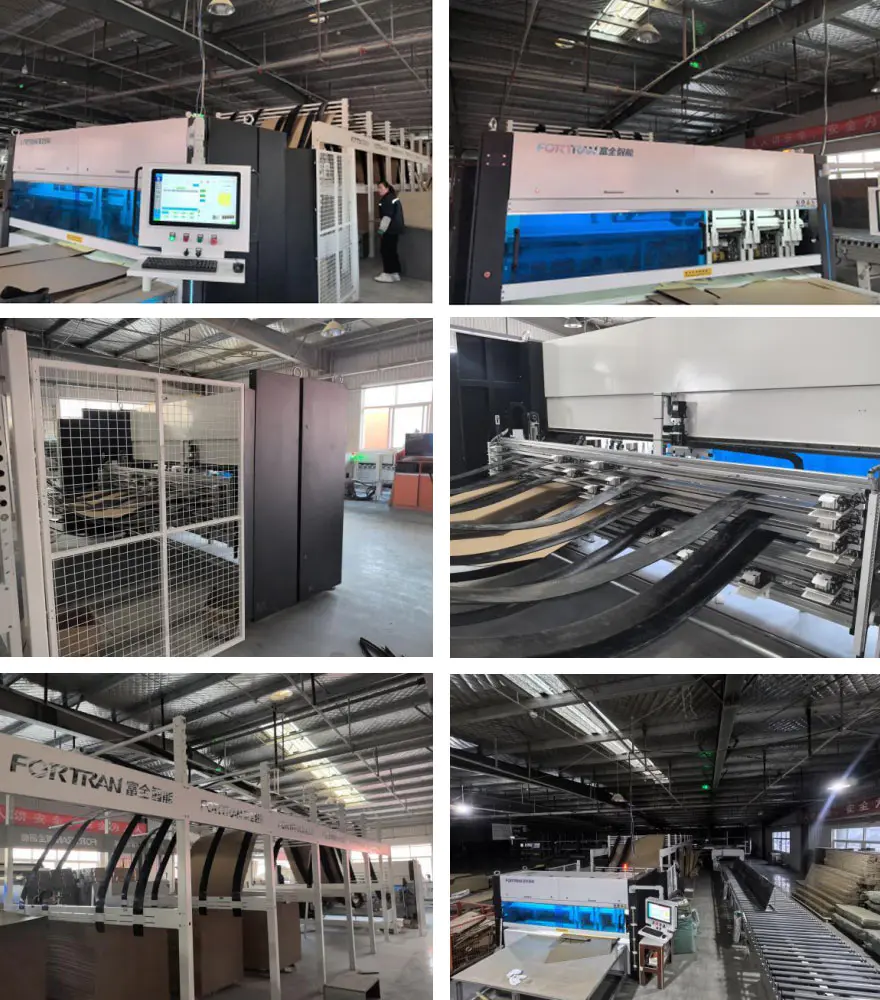

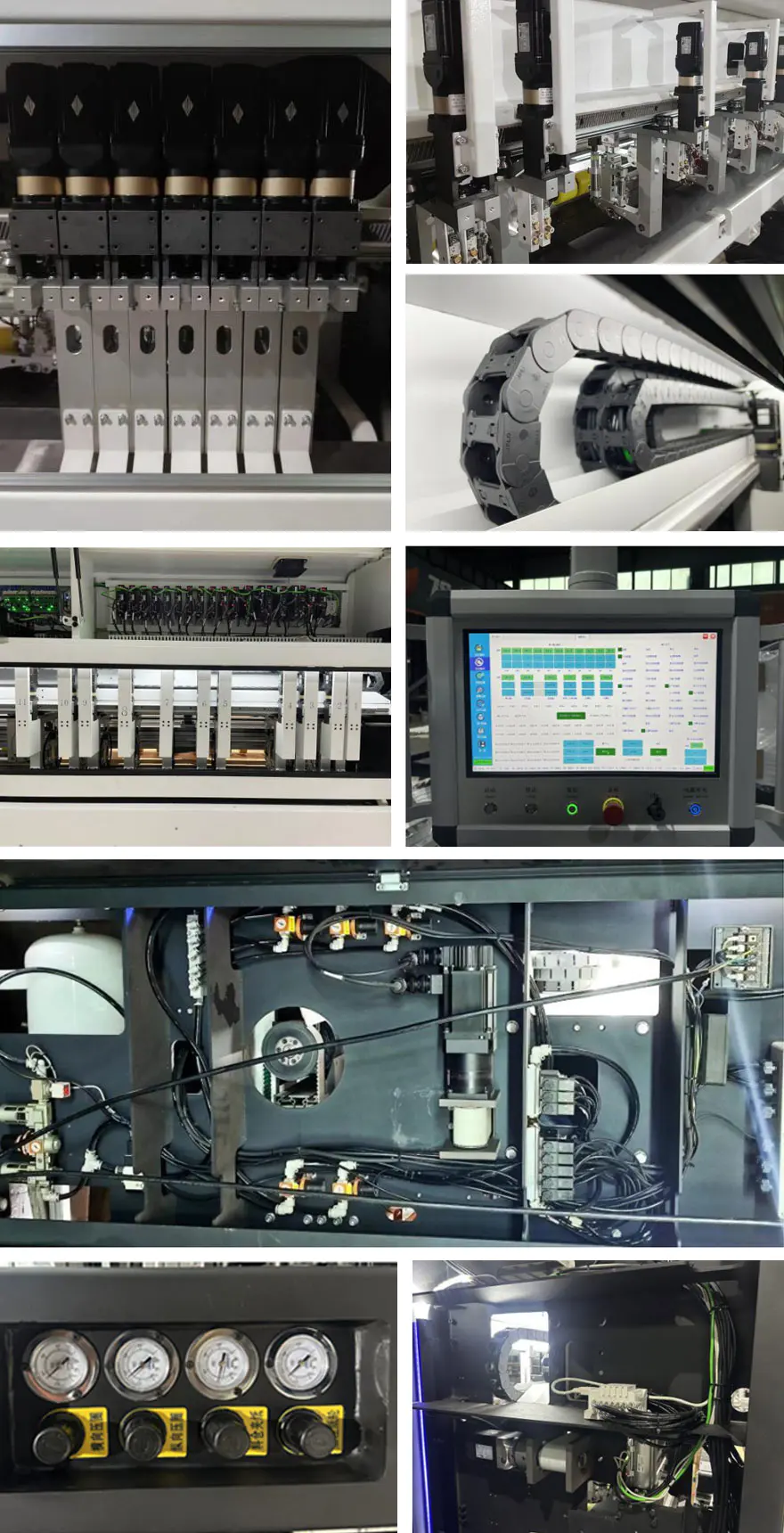

Üç görüntü təsvirləri

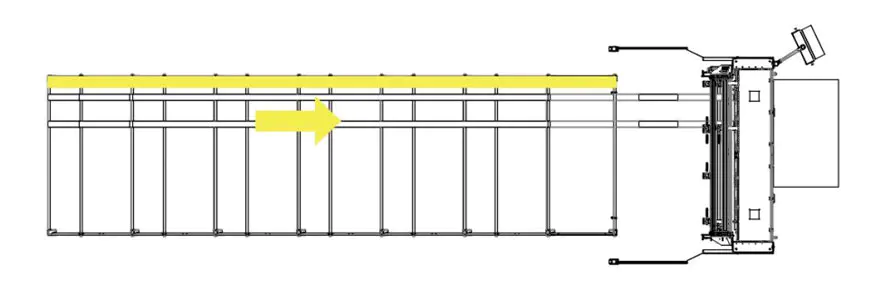

İstehsal prosesi rejiminin sxematik diaqramı

İstehlak olunan tələblər

Bəslənmə stansiyasında büzməli kağız üçün rezervlər

A.Contionouslu büzməli kağız eni: 400-2550 mm;
B. B.Total genişliyi yan-yana sıxılmış kağızın genişliyi: maksimum 2550 mm;
C.Tacking hündürlüyü, 120 mm palet də daxil olmaqla: maksimum 1300 mm;
D.Tacking eni, maksimum: 1300 mm; axıdılması nöqtəsində büzməli kağızın uzunluğu: minimum 300 mm;
E.Longitudinal dözümlülük üçün sabit uzunluqlu kəsmə: maksimum 0,5%; sabit uzunluğu kəsmə üçün eninə dözümlülük: maksimum ± 2.0 mm;
F. Girişli kağız qalınlığı: 2-7 mm, ± 0,2 mm; maksimum xammal keyfiyyəti 2.30-a qədər (DIN 55468 standartına görə);
G. Kartonun keyfiyyəti DIN 55468 standartına uyğundur;
H.Single büzməli, maksimum qalınlığı təxminən 4 mm (keyfiyyət: 1.10-1.40); ikiqat büzməli, maksimum qalınlığı təxminən 7 mm.

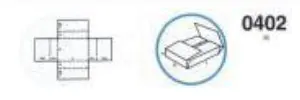

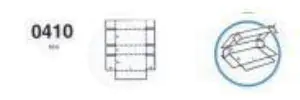

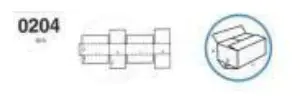

2. Karton növləri

Seriya nömrəsi	Ad	Şəkil	Kağız yemi istiqaməti	Minimum ölçü

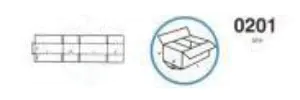

1	Adi qutu		uzununa	Uzunluq: Minimum 400 mm Eni: minimum 36 mm Boyu: Minimum 225mm
2	Adi qutu		uzununa	Uzunluq: Minimum 400 mm Eni: minimum 36 mm Boyu: Minimum 225mm

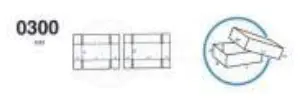

3	HEARDAND EART CAVIR		uzununa	Uzunluq: Minimum 400 mm Eni: minimum 225mm Hündürlük: Minimum 18mm
4	Orta möhür qutusu		uzununa	Uzunluq: Minimum 400 mm Eni: Minimum 450mm Hündürlük: Minimum 18mm
5	Orta möhür qutusu		uzununa	Uzunluq: Minimum 400 mm Boyu: Minimum 450mm Hündürlük: Minimum 18mm
6	Bütün qanadlı qutu		uzununa	Uzunluq: Minimum 400 mm Boyu: Minimum 225mm Hündürlük: Minimum 18mm
7	Orta möhür qutusu		uzununa	Uzunluq: Minimum 400 mm Boyu: Minimum 450mm Hündürlük: Minimum 18mm
8	Kvadrat karton		uzununa	Uzunluq: Minimum 400 mm Hündürlük: Minimum 18mm

Əsas komponentlərin konfiqurasiyasının siyahısı

Hə	Maddə	Xüsusiyyətlər	Q'ty	Qeyd
1	Uzununa bıçaq vahidi		7 dəst	Miqdarı tələblərə uyğun olaraq düzəldilə bilər
2	Üfüqi bıçaq vahidi		1 dəst
3	Rulon məclisi		3 ədəd
5	Eninə sinxron kəmər		1 ədəd
6	Sinxron kəmər		2 ədəd
7	Dartma servo motor		2 dəst
8	Dartma azaldılması		2 dəst
9	Tənzimləmə anbarı servo motoru		1 dəst
10	Tənzimləmə anbarı azaldılması		1 dəst
11	Bıçaq hərəkət motoru		7 dəst	Miqdarı tələblərə uyğun olaraq düzəldilə bilər
12	Bıçaq hərəkət edən reduktor		7 dəst
13	Pnevmatik komponentlər		1 dəst
14	Elektrik nəzarət qutusu	-	-
15	Elektrik komponentləri	Fotoelektrik sensorlar, kabellər, reflektorlar, elektrik komponentləri	-
16	Nəzarətçi	Sürücülər, firmware, modullar	-

Geyilə bilən hissələrin və istehlak materiallarının siyahısı

1. Geyilə bilən hissələri siyahısı

Hə	Maddə	Xüsusiyyətlər	Təklif olunan q'ty	U8 nömrəsi
1	Qidalanma şaft kolu	PCM260-02-020-260	6
2	Şaft kolunu itələmək	CZJ260-02-010-300 CZJ260-02-300 CZJ260-02-300	2
3	Polad nüvəsi (XIET) olan sorunsuz yaşıl səssiz sinxron kəmər	75-AT10-6910	1
4	Solenoid klapan	SY5120-5GZD-01	2
5	φ66xφ16x0.8 dairəvi diş bıçağı	PCM260-03-010-010-010-010	2
6	Solenoid klapan	4n330c08b	1
7	Sürüşmə	HGH15CA	2
8	Dəqiq təzyiq azalır klapan	Sdr20008jn	2
9	Polad tel ilə sorunsuz poliuretan sinxron kəmər - səssiz növü	At10x50xl1290	1
10	Reley	RXT-F01K D24	1
11	Sızıltı	5 * 20mm 0.1a	5
12	Limteri	XCK-N2145P20c	2
13	Yaxınlıq açarı	İme12-06bpszw2s	2
14	Polad tel ilə sorunsuz poliuretan sinxron kəmər - səssiz növü	At10x50xl920	1

İstehlakçılar siyahısı

1	Kağız kəsmə gücü rezin rulon b	PCM260-01-020-300	1
2	φ66xφ16x0.8 dairəvi diş bıçağı	PCM260-03-010-010-010	2
3	Qidalanma şaft kolu	PCM260-02-020-260	2
4	Şaft kolunu itələmək	CZJ260-02-010-300 CZJ260-02-300	1
