İnteqrasiya edilmiş ağıllı ölçmə stansiyası

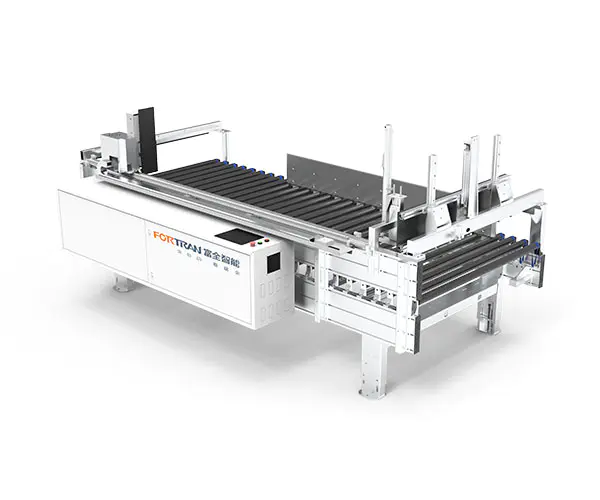

Ümumilikdə maşın görüntüsü

Avadanlıq parametrləri

Ümumi ölçülər * w * h (mm)	Avadanlıq çəki (kq)	Yük qabiliyyətini ölçmək (kq / ㎡)	Ümumi güc (kw)	Ölçmə dəqiqliyi (mm)	Workbench Height (mm)
3500 * 1960 * 1800	800	50	2.25	± 0,5	800 × 50

Parametrləri ölçmək

İdarə Heyətinin uzunluğu emal diapazonu l (mm)	İdarə Heyətinin genişlik emalı dairəsi W (mm)	İdarə Heyətinin Qalınlığı Emal Aralığı H (mm)	Ölçmə səmərəliliyi (dəfə / dəq)	Sürəti çatdırın (m / dəq)
350-2800	200-1200	18-250	4-6	0-35 (Tezlik dönüşüm tənzimlənir)

1. Ayaqlar, dəqiq çuxur mövqelərini təmin edərək lazer tərəfindən kəsilmiş və qazılmışdır. Onlar dəqiq açılar üçün bir CNC əyilmə maşını ilə əyilmişdirlər.
2. Ayaqlar düz səthli soyuq yayılmış turşu polad plitələrdən hazırlanmışdır. Şəkil partlayış və qumlama çəkdikdən sonra güclü korroziyaya qarşı müqavimət üçün sprey örtülmüşdür.
3. Ayaqlar, daşınan tənzimlənən ayaq kuboklarını qəbul edir, yer düzlüyünə güclü uyğunlaşma təklif edir.
4.Qot-daldırılmış rulonlar, sürtünmə səbəbiylə iş parçalarının səth cızıqlarının təsirli şəkildə qarşısını alan və bütöv iş parçası səthlərinin təmin edilməsinə təsirli olan italyan idxal şlanqları ilə örtülmüşdür.
5. Elastik kəmər sürücüsü əməliyyat zamanı aşağı səs-küy yaradır. Elastik kəmər yüksək sərtliyə və uzun bir xidmət həyatı var.
6.Bothpers və dəstək plitələri kompakt laminatdan hazırlanmışdır və dəstəkləyici plitələr aşağı sürtünmə müqaviməti ilə nəticələnən hamar plitələrdən hazırlanmışdır.
7. İnteqrasiya edilmiş uzunluq və eni ölçmə dizaynı döşəməni azaldır.
8.Automatik nəzarət yüksək dəqiqlik, yüksək səmərəlilik və aşağı uğursuzluq dərəcəsi ilə ölçməyə imkan verir.

9. Mexanik yerləşdirmə cihazının bələdçi dəmir yolu yüksək dəqiqlik, aşağı titrəmə və uzun xidmət ömrü olan Hiwin Bələdçi Rail qəbul edir. Transmissiya sürətli sürət və yüksək dəqiqlik üçün dişli və rafdan istifadə edir. Yerləşdirmə, dəqiq, səmərəliliyi, sürət, yüksək tork və kiçik ölçülü bir servo motoru qəbul edir.

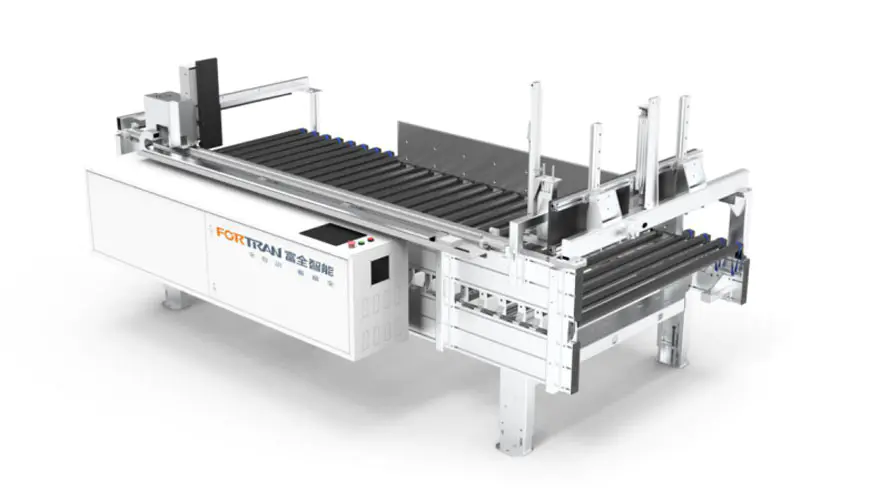

İnteqrasiya edilmiş ağıllı ölçmə stansiyası əsasən qablaşdırma əvvəl lövhələrin hər paketinin genişliyini, genişliyini və qalınlığını ölçmək üçün istifadə olunur. Əvvəlcə uzunluğu, sonra eni və nəhayət hündürlüyü, sürətli sürət, kiçik döşəmə sahəsi və yüksək səmərəlilik ölçür. Zərif olan və əla sabitliyə malik olan geniş və qalın bir alüminium profil çərçivəsini qəbul edir.

Seriya nömrəsi	Ad	Xüsusiyyət	Modul

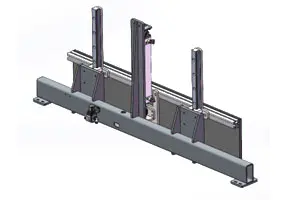

1	Uzunluğu ölçən daşınan şüa yığımı	Yüksək dəqiq bir servo motoru, yüksək fırlanma anı, aşağı səs-küy və sabit güc təmin edən bir planetar azaldıcı vasitəsi ilə güc ötürür. Güc, bütün mexanizmin sürətli hərəkətini həyata keçirmək və bununla da səmərəliliyi yaxşılaşdırmaq üçün bir sinxron şaft və dişli ötürülür.

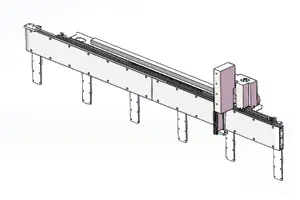

2	Uzunluğu ölçən sabit boşqab məclisi	Bu sonu ölçmə istinad nömrəsi kimi xidmət edir. Baffle, şaquli qaldırma üçün hava silindrləri ilə təchiz edilmişdir və Hiwin Prekision Bələdçi relslərinin köməyi ilə sürətli və sabit xətti hərəkat əldə edir.

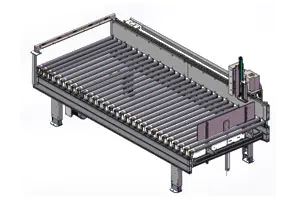

3	Ölçmə diyircəkli konveyer çərçivəsi	Roller, İtalyan idxal edilmiş rezin örtüklü rulonlarla örtülmüş rulonları və yüksək sürtünmə, paketlərin tamamilə sabit olduğunu və sürüşmə sürtünmə ehtimalını çox azaltmaqla yüksək sürtünmə təmin edir. Ümumi görünüşü və çərçivənin möhkəmliyini təmin etmək üçün atış partlayıcı və sprey örtüyünə məruz qalırlar.

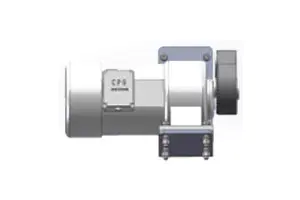

4	Roller Motor Məclisi	Davamlılıq üçün idxal olunan dişli mühərriklərdən istifadə edir. Güc, sinxron kasnaklar və sinxron kəmərlər vasitəsilə rulonlara sabit şəkildə ötürülür.

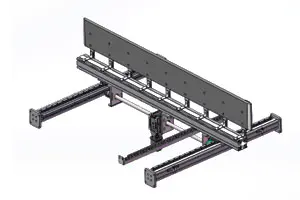

5	Eni ölçülü bölmə ölçmə güc mexanizmi	Üfüqi enerji sistemi, ötürmə sisteminin sabitliyini təmin etmək üçün yüksək dəqiqlikli servo motorunu qəbul edir.

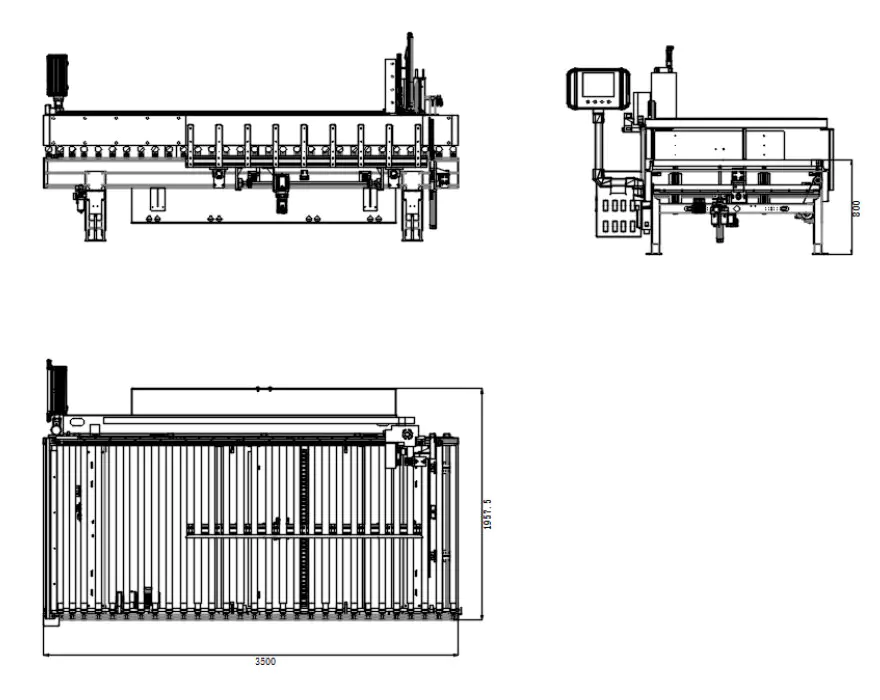

Üç görüntü təsvirləri
