3 Tonluq E-Tipli Lift: Ağır Material İstehsal Xəttinin Birləşdirilməsi üçün Yüksək Səmərəli Qaldırıcı və Transfer Avadanlığı

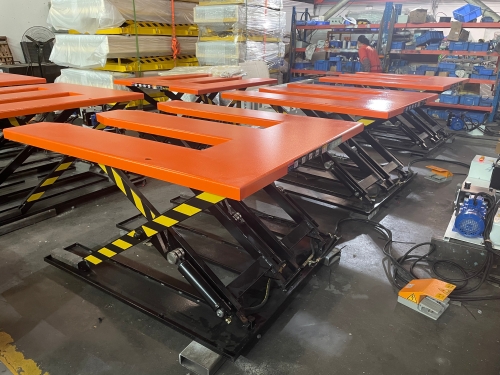

   3 tonluq E tipli lift, ağır materialların şaquli qaldırılması və iş stansiyasına qoşulması üçün xüsusi olaraq hazırlanmış hidravlik qaldırıcı cihazdır. E-formalı içi boş masa üstü quruluşu ilə adlandırılmışdır, o, əsasən 3 ton içərisində boşqablar, qablar, altlıqlar və digər materiallarla işləmək üçün uygundur. Panel mebeli və anbar logistikası kimi sənayelərdə istehsal xəttinin hündürlüyünə qoşulma ssenarilərində geniş istifadə olunur. Xüsusilə, "üfüqi köçürmə + şaquli qaldırma" üçölçülü material daşıma əlaqəsini qurmaq üçün portal yükləmə və boşaltma maşınları kimi ağır yük daşıma avadanlığı ilə uyğunlaşmaq üçün idealdır.

  3 tonluq E tipli liftin strukturu üç əsas tələb ətrafında qurulmuşdur: ağır yüklərə qarşı dayanıqlıq, tikintidən kənar uyğunlaşma və ağıllı əlaqə. Bütün komponentlər xüsusi olaraq altı əsas modula bölünmüş avadanlığın səmərəli və təhlükəsiz işləməsini təmin etmək üçün birlikdə işləyir:

1. E-formalı podşipnik stolüstü

  Masa üstü 2000mm×1450mm şərti ümumi ölçüsü olan 6mm qalınlığında karbon polad lövhələrlə işlənir. Ortada boş bir kanal ayrılmışdır ki, bu da manuel paletli yük maşınlarının və forkliftlərin çəngəllərinin girişi və çıxışı üçün uyğundur, əlavə ötürmə alətləri olmadan materialların sürətli yüklənməsini və boşaldılmasını təmin edir. Stolun kənarı materialların qaldırma zamanı yerdəyişməsinin və sürüşməsinin qarşısını almaq üçün sürüşməyə və düşməyə qarşı tədbirlərlə işlənir. Eyni zamanda, emalatxanalarda rütubətli iş şəraitinə uyğunlaşaraq, paslanmanın qarşısını almaq üçün səth toz ilə örtülmüşdür.

2. Hidravlik Sürücü Sistemi

  6 dəst hidravlik silindrlə (bəzi modellər 3 böyük və 3 kiçik silindrin kombinasiyasını qəbul edir) Foshan, Guangdongdakı Haojiesi-dən 3 kVt nasos stansiyası və ya 2,2 kVt sürücü mühərriki ilə təchiz edilmiş sistem, 3 ton ağır yükün altında sabit yük qaldırmağı təmin edərək maksimum 15MPa təzyiqə çata bilər. Hidravlik yağ ötürülməsi üçün yüksək təzyiqə və aşınmaya davamlı olan dəmir neft borularını qəbul edir. Bundan əlavə, enmə sürətini dəqiq idarə etmək və həddindən artıq yüklənmə nəticəsində avadanlığın zədələnməsinin qarşısını almaq üçün həddindən artıq yüklənməyə nail olmaq üçün xarici təzyiq relyef klapan quraşdırılmışdır.

3. Qayçı Dəstəyi Çərçivəsi

  Dəstək qolları 14 mm qalınlığında yüksək möhkəm polad lövhələrdən hazırlanır və çərçivə yüksək tezlikli qaldırma nəticəsində yaranan stress deformasiyasına müqavimət göstərə bilən güclü ümumi sərtliyə malik 80×5 mm bucaqlı poladla qaynaqlanır. Qayçı quruluşu bərk əsas vallarla (bəzi modellər 60 qatılaşdırılmış bərk əsas vallarla təchiz olunub) və dinamik rulmanlarla birləşərək tıxanmadan hamar qaldırma təmin edir. Minimum hündürlük 150 mm-ə endirilə bilər və maksimum hündürlük 950-980 mm-ə qədər qaldırıla bilər, müxtəlif iş stansiyalarının hündürlüyünə qoşulma tələblərinə cavab verir.

4. İntellektual İdarəetmə Sistemi

  Delixi tam elektrik idarəetməsini qəbul edərək, üç iş rejimini dəstəkləyir: mexaniki, avtomatik və ayaq pedalı. Əl rejimi, lazım olduqda hündürlüyün incə tənzimlənməsinə imkan verir; ayaq pedalı rejimi iş stansiyasının koordinasiyası üçün əlləri azad edir; avtomatik rejim infraqırmızı induksiya cihazı ilə təchiz edilmişdir ki, bu da hündürlüyün tənzimlənməsi üçün əl müdaxiləsi olmadan "bir boşqab götürüldükdə avtomatik olaraq bir boşqab qalınlığı ilə yüksələn və boşqab qoyulduqda avtomatik olaraq bir boşqab qalınlığı ilə enən" ağıllı mövqe kompensasiyasını həyata keçirə bilər.

5. Köməkçi mühafizə komponentləri

  Güc şaftının ağır yük altında əyilməsinin qarşısını almaq üçün elektrik lövhəsinin əyilmə əleyhinə cihazı ilə təchiz edilmişdir. Eyni zamanda, təcili dayandırma düyməsi və həddindən artıq yüklənmə siqnalı modulu ilə təchiz edilmişdir. Bəzi modellər qaldırma zamanı operatorların sıxılmaması üçün, sənaye təhlükəsizliyi tələblərinə uyğun olaraq, ayaq barmaqlarının elektrik qoruyucusu ilə əlavə olaraq quraşdırılır.

6. Baza və Quraşdırma Strukturu

  Bütün maşın çuxursuz dizaynı qəbul edir və altındakı sürüşməyə qarşı ayaqlar səviyyəni dəqiq tənzimləyə bilər, emalatxananın döşəməsində dağıdıcı tikinti ehtiyacını aradan qaldırır. Təxminən 530 kq öz çəkisi ilə mövcud istehsal xətlərinin sürətli transformasiyasına uyğunlaşaraq istifadə üçün birbaşa düz yerə yerləşdirilə bilər.

1. ƏsasAvadanlığın Üstünlükləri

• Tikintisiz Uyğunluq:Heç bir çuxurun yerləşdirilməsi tələb olunmur və o, yerləşdirmədən dərhal sonra istifadə oluna bilər, istehsal xəttinin çevrilməsinin vaxtını və dəyərini əhəmiyyətli dərəcədə azaldır, xüsusilə kiçik və orta müəssisələrin istehsal xəttinin təkmilləşdirilməsi üçün uyğundur.
• Ağır yükdə səmərəlilik:3 tonluq nominal yük bir anda bütün plitə yığınlarını ötürə bilər ki, bu da ənənəvi əl ilə partiyanın idarə edilməsindən 4-6 dəfə daha səmərəlidir və qaldırma maddi ziyan olmadan sabitdir.
• Ağıllı Bağlantı:İnfraqırmızı induksiyalı avtomatik mövqe kompensasiyası funksiyası portal yükləmə-boşaltma maşınının boşaldıcı iş stansiyası ilə problemsiz əlaqə yaradaraq, "portalın boşaldılması - liftin avtomatik düzəldilməsi - sonrakı prosesin yüklənməsinin" davamlı işini həyata keçirərək, iş stansiyasının gözləmə müddətini azalda bilər.
• Çox alət uyğunluğu:E-formalı masa üstü əl ilə yük maşınları, forkliftlər və diyircəkli xətlər kimi müxtəlif ötürmə avadanlığı üçün uyğundur və müxtəlif növ istehsal əlaqələrinə çevik şəkildə daxil edilə bilər.


2. Gantry Yükləmə və Boşaltma Maşınları ilə İstehsal Xəttinin Koordinasiyası

  Panel mebellərinin avtomatlaşdırılmış istehsal xəttində 3 tonluq E tipli lift tez-tez portal yükləmə-boşaltma maşınının material anbarı və hündürlüyünə qoşulma qovşağı kimi xidmət edir:

• Portal yükləmə-boşaltma maşını kəsilmiş lövhələri E tipli liftin stolüstünə köçürür;
• Lift kənar bantlama maşınının iş stansiyasının hündürlüyünə uyğun olaraq avtomatik olaraq uyğun hündürlüyə uyğunlaşır;
• Kənar bantlama maşınının çevik itələyicisi, bütün proses boyu əl ilə köçürmə və hündürlüyü kalibrləmə olmadan, qidalanma üçün plitələri birbaşa qaldırıcı stolun üstündən tutur, kəsici və kənar bantlama prosesləri arasında qüsursuz əlaqəni həyata keçirir və bir növbəli istehsal gücü 20% -dən çox artırıla bilər.
