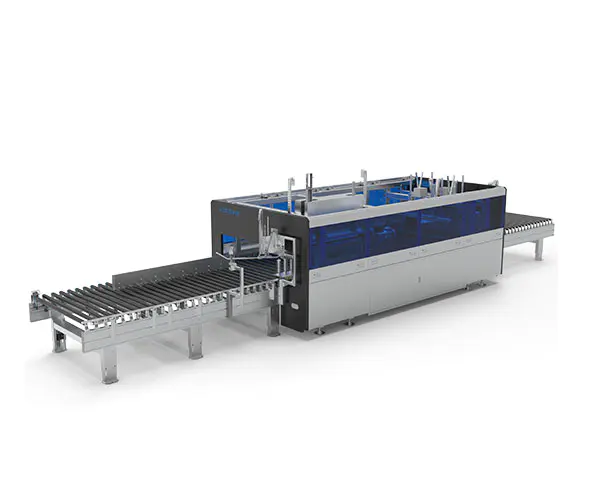

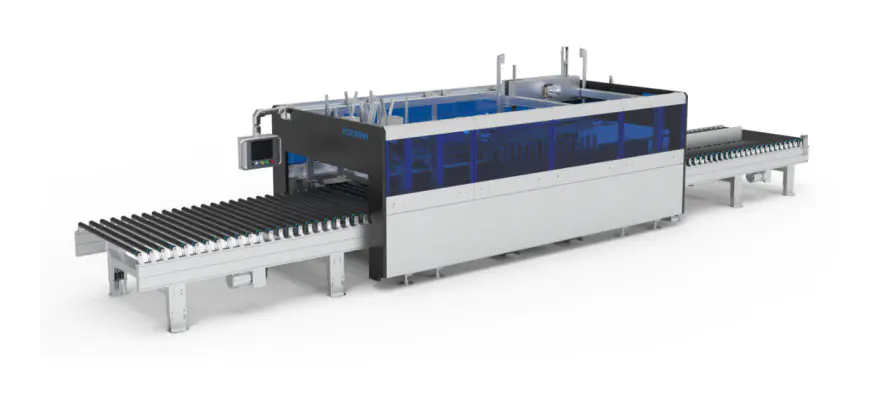

Pro Avtomatik Qutu Bağlayan Maşın

Dəzgahı

Maşın xüsusiyyətləri

Ölçüləri L * w * h (mm)	Maşın öz-özünə çəki (kq)	Güc təchizatı (kw)	Göndərmə yükü (Kq)	İş hündürlüyü (mm)
10200 * 2200 * 2260	3200 kq ətrafında	9	50	800 × 50

Emal parametrləri

Karton emalı uzunluğu (mm)	Karton emalı genişliyi (mm)	Karton emalı hündürlüyü (mm)	Sızdırmazlıq səmərəliliyi (dövrlər / min)	Büzməli kağızın qalınlığı (mm)
300-2900	200-1200	(Taxta panel qalınlığı 18) 20-280	4-8	2.5-6

1. Komponentlər: Eva sürətli quruyan isti ərimiş yapışqan maşını; Servo motoru; planetarının azaldılması; lazer diapazonu; sinxron kəmər; Yastıq bloku rulmanı; dəyişən tezlik motoru; qurd dişli azalma;
2. Göndərmə rulonları həm çevik, həm də davamlı olan idxal edilmiş PVC rezin qollarından istifadə edir;
3. İş möhürləyicisinin xətti mexanizmi, yüksək etibarlılıq və davamlılığı təmin edən dəqiq xətti bələdçilər tərəfindən rəhbərdir;
4.Qacaqlar və yapışqan silahları üçün güc, avadanlıqların dəqiqliyini idarə etmək və artırmaq asan olan yüksək dəqiqlikli servo mühərrikləri ilə təmin edilir;
5. Maşın müstəqil bir vahid kimi istifadə edilə bilər və ya xüsusi və çevik istifadə seçimləri təklif edən xüsusi bir ev qablaşdırma xətti ilə birləşdirilmişdir.

1.Qula
A.This Pro Avtomatik Qutu Bağlayıcı Maşın, yüksək səviyyəli mebel qablaşdırma qutularını möhürləmək üçün istifadə olunur.
B.Bu avadanlıqlar M / A-0410 və M / A-0419 modellərinin kartonlarını möhürləmək üçün istifadə olunur.
C. Kartonun dibi əvvəlcə yapışdırılır, sonra qablaşdırılacaq və padding materialları içərisində yerləşdirilir, ardınca maşın möhürləmə.

2. Ümumi iş prinsipi

Bütün avadanlıqlar beş hissəyə bölünür: ölçmə maşını bölməsi, qidalanma tampon maşını bölməsi, tunel möhürləyicisi bölməsi, keçid maşını bölməsi və itələyici möhürləyici bölməsi.

A.Dure əməliyyatı, qablaşdırılan kartonlar, içəridə doldurulmuş əşyalarla, istinad kənarında ölçmə maşın hissəsindən daxil olun. Girişdəki genişlik sensoru kobud şəkildə kartonun genişliyini ölçür. Karton ölçmə maşın bölməsinin sonuna çatdıqda, bir baffle cihaz tərəfindən dayandırılır. Aktiv sıxışdırma cihazı, sonra kartonun genişliyini dəqiq ölçür və yüksək təzyiqli boşqab cihazı kartonun hündürlüyünü dəqiq ölçür. Bundan sonra, karton, tunel möhürləyicisi hissəsinin girişinə qidalanma tamponu maşını bölməsi vasitəsilə ölçmə maşını bölməsindən hərəkət edir.

B. Karton tunelin möhürləyicisinə daxil olanda, girişdəki yapışqan silah kartonun uzunluğu boyunca isti ərimiş tətbiq olunur. Daha sonra qatlanan bir çubuq montajından, mexanizm, yan kəmərlik mexanizmi və uzun tərəfin möhürlənməsini tamamlayan bir qatlama mexanizmi, əksərərlik kəmər mexanizmi olan möhürləmə kanalından keçir.

C.The Carton, uzun tərəfi möhürlənmiş, keçid maşını bölməsinə hərəkət edir və təkan möhürləyicisi hissəsinin girişində ön baffle cihazı tərəfindən dayandırılır. İlk qısa tərəf, sonra püskürtmə cihazı, ön press-lövhə cihazı və ön möhürləmə nömrəsi cihazı tərəfindən yapışdırılır və möhürlənir. İlk qısa tərəf möhürləndikdən sonra, karton, pusher möhürləyicisinə daxil olur və arxa baffle cihazı tərəfindən dayandırıldığı yerdən geri hərəkət edir. İkinci qısa tərəf, sonra püskürtmə cihazı, arxa əkilən boşqab cihazı və arxa möhürləmə nömrəsi cihazları tərəfindən yapışdırılır və möhürlənir. Bu anda kartonun bütün möhürlənməsi prosesi tamamlandı və bu, itələyici möhürləyici hissəsindən yayılır.

Qutunun genişliyini tanıyan karton möhürləmə üsulu, qutuların ölçülərini daxil etmədən qidalanma prosesi zamanı müxtəlif ölçülü kartonları effektiv şəkildə möhürləyə bilər.

E. Eyni ölçüləri olan kartonların toplu möhürlənməsi üçün avadanlıq toplu rejimə keçə bilər. İlk kartonun genişliyini və bu dəyəri bütün seriyalara tətbiq etdikdən sonra tunel möhürləyicisi bölməsi kanal ölçüsünü tənzimləyir və dəyişməzliyi qoruyur, bununla da möhürləmə səmərəliliyini artırır. Maksimum dərəcəsi dəqiqədə 8 paketə çata bilər.

Funksional quruluş

Hə	Maddə	Xüsusiyyət
1	Ön hissə qidalandırıcısı	Paketlərin, dəqiq, dəqiq və effektiv şəkildə paketləri təyin olunmuş vəzifələrə çatdırın. Əsas şüa karbon poladdan hazırlanmış və plastik ilə örtülmüşdür. Paketlərin dəqiq uyğunlaşdırılmasını təmin etmək üçün paketləri mövqeyə yönəltmək üçün sabit bir rəhbərlik və hizalanma mexanizmi istifadə olunur
2	Boyal ölçmə cihazı	Alüminium presləmə blokları, elektron miqyaslı sensorlar və pnevmatik silindrlər vasitəsilə paketlərin hündürlüyünü ölçmək üçün istifadə olunur və məlumatlar sonra geri göndərilir
3	Örtük	Avadanlıqların estetik cazibəsini artırmaq da müəyyən dərəcədə qorunma təmin edərkən, ümumi quruluş ilk növbədə plastik ilə örtülmüş əyilmiş karbon polad plitələrdən hazırlanmışdır. Xüsusi alüminium profilləri və kral mavi akril panelləri ilə daha da artırılır.
4	Rəf	Maşın çərçivəsi, dəqiq işləmə izlədiyi düzbucaqlı borular və polad plitələr qaynaqlanır. Bu, uzun bir xidmət həyatı və avadanlıqların yaxşı sabitliyinə zəmanət verən yüksək toplaşma dəqiqliyini və əməliyyat dəqiqliyini təmin edir
5	Vəzi	Sonrakı möhürləmə prosesinə hazırlaşaraq kartonun üst qapağını effektiv şəkildə saxlayır.
6	Cəbhə və Arxa bafflalar	Paket yerləşdirilməsinə nail olur. Xrom örtüklü şaftlarla birlikdə xətti rulmanlar, xətti rəhbərlik edin. Çox mərhələli pnevmatik silindrlər ayrıca idarə olunur və yapışqan sistemi ilə birlikdə iki mərhələli hündürlük tənzimlənməsinə nail olurlar. Bu, həm də yapışdırma prosesinin keyfiyyətini təmin edir və paketi dəqiq yerləşdirmə üçün müəyyən bir vəziyyətdə effektiv şəkildə saxlayır.
7	Genişlik ölçmə cihazı	Üfüqi güc sistemi, ötürmə sisteminin sabitliyini təmin etmək üçün reduktorlarla birlikdə yüksək dəqiqlikli mühərriklər tətbiq edir. Sızdırmazlıq hərəkətini başa çatdırmaq üçün kartonun üst qapağını bükmək üçün ilk növbədə məsuliyyət daşıyır. Mexanizm, səthi hərəkətləri birbaşa hərəkətə yönəltmək üçün xətti bələdçilərdən istifadə edir, pnevmatik silindrlər və sürətli və sabit işləməyə nail olmaq üçün hava dövrəsini tənzimləyən bir çox sürətli idarəetmə klapanları.
8	Boşluklu mexaniki hissələrini itələyən cüt silindr	Sızdırmazlıq hərəkətini başa çatdırmaq üçün kartonun üst qapağını bükmək üçün ilk növbədə məsuliyyət daşıyır. Mexanizm, pnevmatik silindrlər tərəfindən təchiz edilmiş və sürətli və sabit işləməyə nail olmaq üçün hava dövrəsindəki bir çox sürətli idarəetmə klapanları ilə tənzimlənən xətti hərəkətləri birbaşa hərəkətə yönəltmək və xətti təlimatlardan istifadə edir.
9	Vəzili mexanizmi	Paketin hərəkət etməsinin qarşısını almaq üçün kartonun üst qapağını təmin etmək üçün əsasən məsuliyyət daşıyır. Mexanizmi xətti hərəkətə yönəltmək üçün xətti bələdçilərdən istifadə edir və pnevmatik silindrin eksantrik dizaynı paketin daha yaxşı sabitləşməsini təmin edir.
10	Qısa kənar yapışan püskürtmə sistem	Bələdçi dəmir yolu, bütün mexanizmi geri və irəli istiqamətləndirməyə cavabdehdir. Yüksək dəqiq bir servo motoru sabit bir güc mənbəyi təmin edir və tanınmış yerli bir marka markasının istifadəsi daha da etibarlı uzunmüddətli güc çıxışını təmin edir. Xətti bələdçi, təmiz və sabit rəhbərliyi təmin edərək yapışqan ilə püskürtülməməsi üçün tərs bir vəziyyətdə quraşdırılmışdır.
11	Arxa axıdılması maşını	Paket axıdılması funksiyasına nail olmaq üçün, paketi tez, dəqiq və səmərəli şəkildə çatdırır, dəqiq bir şəkildə istifadə olunur. Əsas şüa karbon poladdan hazırlanmış və plastik ilə örtülmüşdür.
12	Yapışqan maşın sistemi	Eva sürətli qurutma isti ərime yapışqan maşını həm davamlı, həm də arabası yapışqan püskürməyə nail ola bilər. Tamamilə işlək, qurmaq asandır və işləmək rahatdır.
13	TƏHLÜKƏSİZLİK mexanizmi	Servo motoru, dəqiq şaquli mövqelərə nail olmaqla liftin dönməsini çevirməyə məcbur edir. Pnevmatik silindrlər çəki azaltmaq və paketi sıxışdırmaq üçün istifadə olunur, sabit və hamar bir hərəkəti təmin edir.
14	Yanal təzyiq qrupu	Pnevmatik silindrlər və xətti bələdçilər, mövqeyə və kartona yerləşdirmək və basdırmaq üçün hərəkət edir. Teflon materialı, kartonun daha yaxşı sıxılmasını təmin etmək, yapışqandan yapışqan qarşısını alır.
15	Yan Dəstək Məclisi	Servo motoru, diri-sidreri, ötürücüləri, dəqiq tərəfi təyin edərək, ötürücüləri təmin edən xətti bələdçilərlə çevirin. Yan uyğunlaşdırma bölməsi ardıcıl sürəti təmin etmək üçün Teflon rulonlarından istifadə edir.
16	Orta bölmə möhürləmə hissəsi	Orta hissə diyircəkli ötürmə, paket qidalanmanın səmərəliliyini yaxşılaşdıran və gözləmə mövqelərinin məsafəsini azaldır.

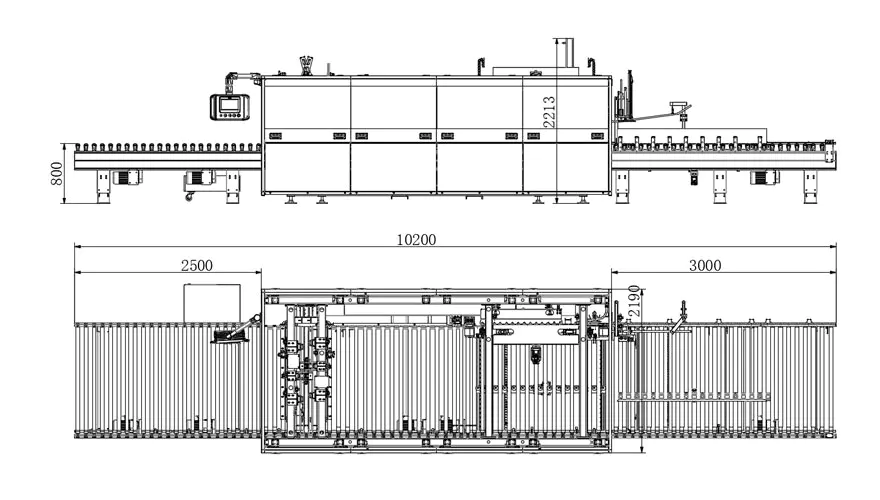

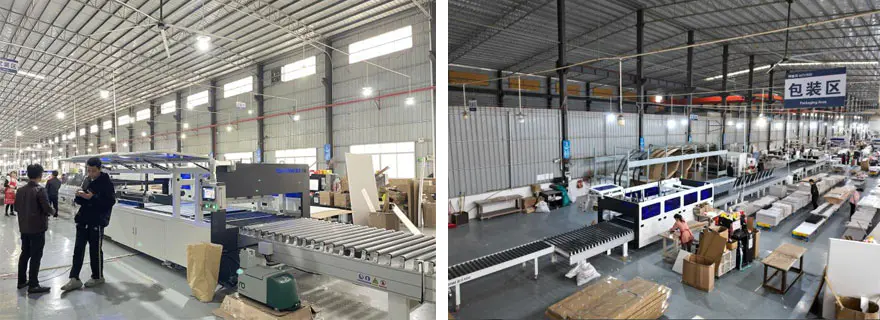

Üç görüntü təsvirləri

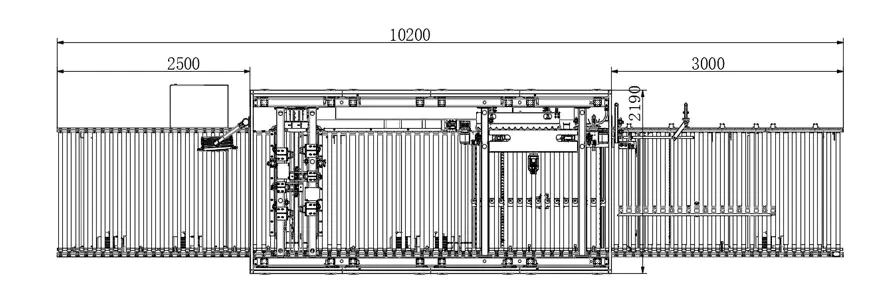

İstehsal prosesi rejiminin sxematik diaqramı

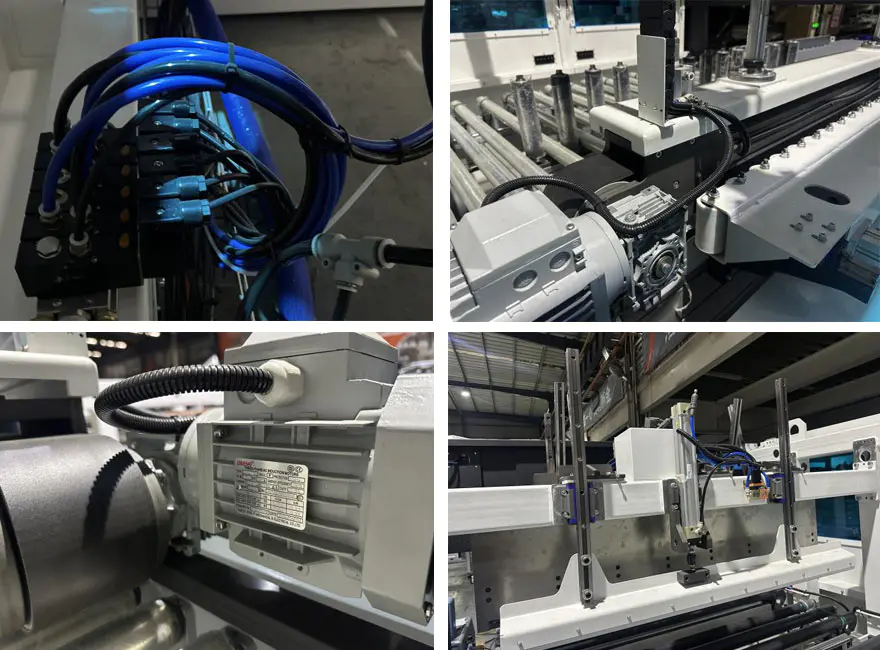

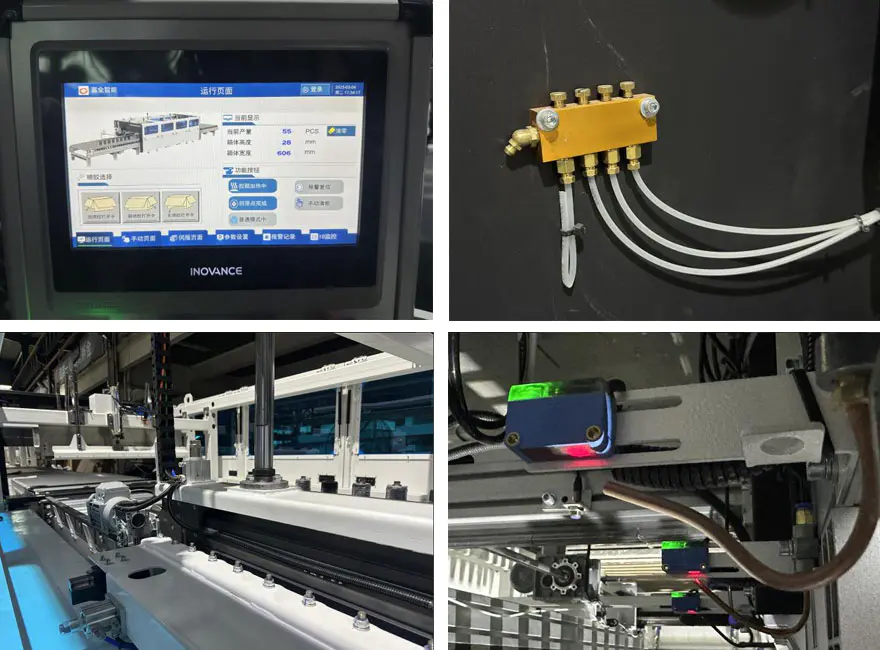

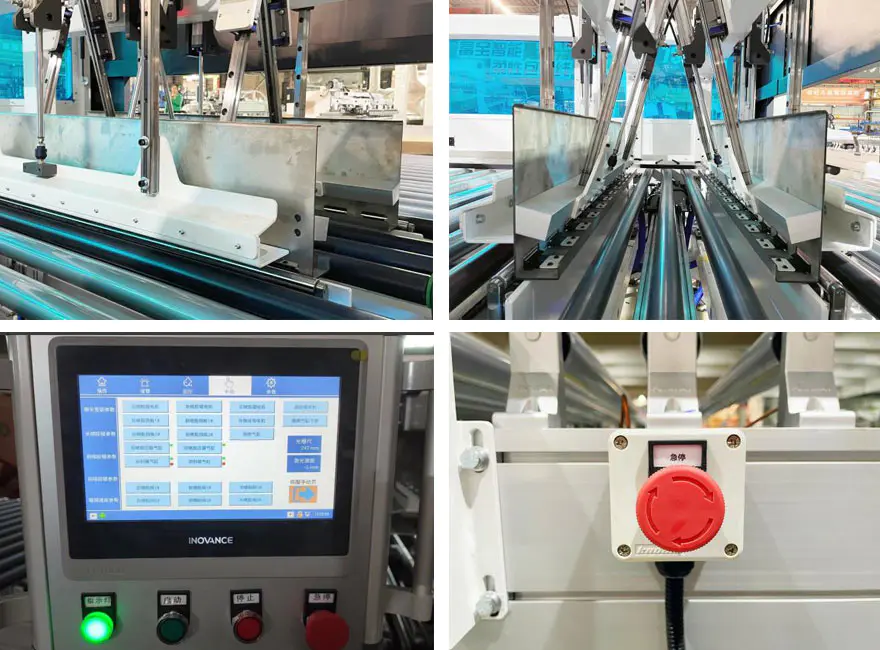

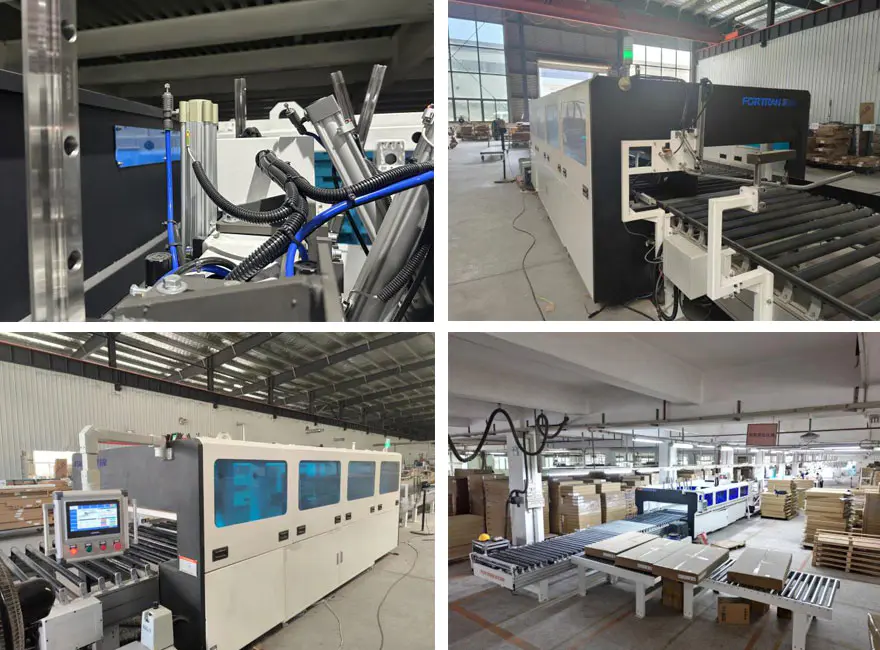

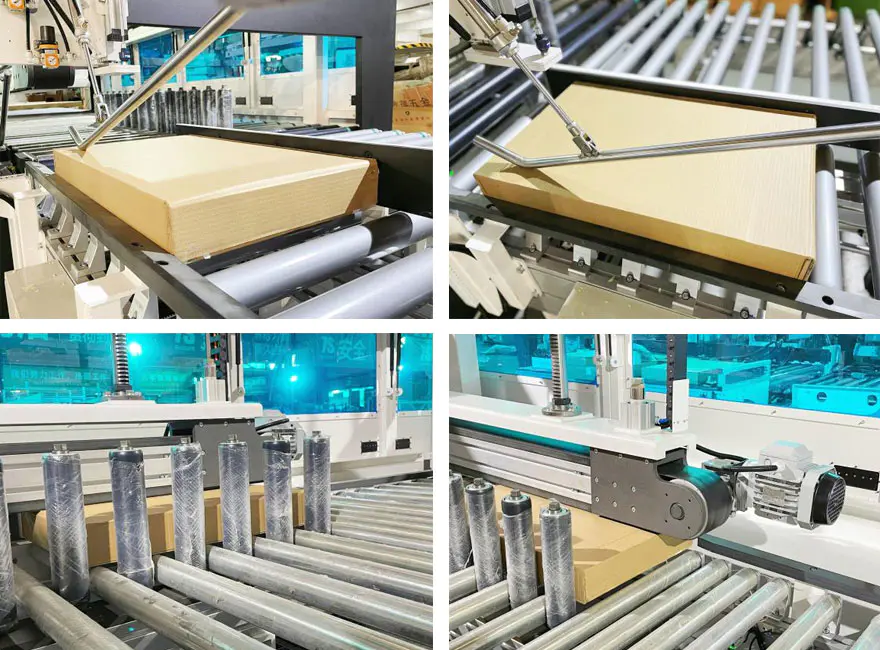

Ətraflı şəkillər

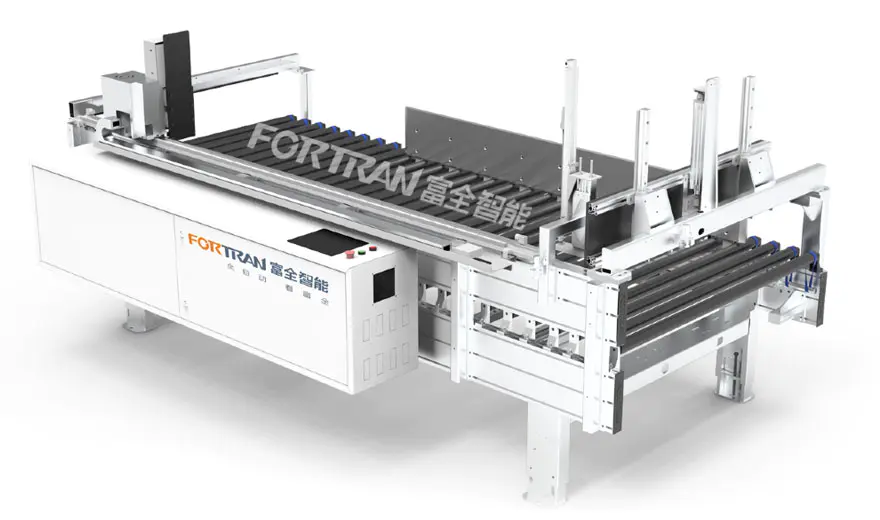

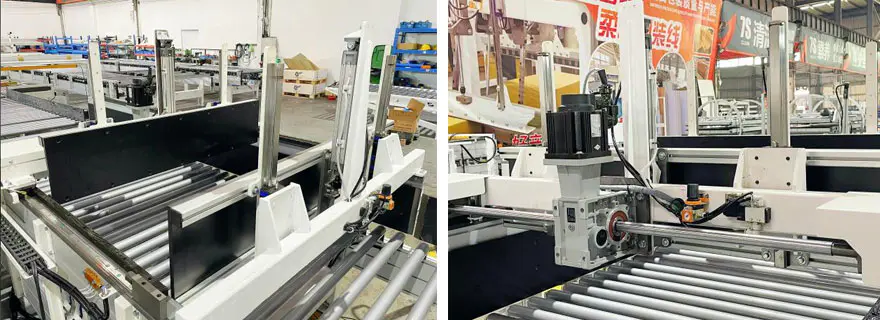

Ölçmə stansiyası

Ətraflı şəkillər

Geyilə bilən hissələrin və istehlak materiallarının siyahısı

1.Yaxşı hissələri siyahısı

Hə	Maddə	Xüsusiyyətlər	Təklif olunan q'ty	U8 nömrəsi
1	Ptee rulonu	BZ-LFXJ-01-03-01-01-01	2
2	M16 cüt sonu	BZ-FXJ-G-015	2
3	Teflon təzyiq təkəri		4
4	Əkilmiş kəmər (ikiqat bələdçi növü)	95-l3990 (Qalınlığı3)	1
5	Yan hizalanma kəməri (üçlü bələdçi növü)	195-l3742 (Qalınlığı3)	1
6	Zolaq elastik kəmər	392 * 20 * 1.5	15
7	Təzyiq azalır klapan	GR20008F1	1
8	Daxili qaz klapan	Psl8-02a	1
9	Üzən birgə	F-m16x125f	4
10	Silindrli	Sai 50x350s	1
11	Silindrli	Sai50x300s	1
12	Sürüşmə	HGW30CC	1
13	Xətti daşıyan montaj mötərizəsi	Lhbbw20	1
14	Polad nüvəli Siniflənmiş Sinxron Kəmər	S8m-3984-25 (açıq)	1
15	Sürüşmə	Hgh25ca	1
16	Polad nüvəli sorunsuz sinxron kəmər	30 s8m-800	1
17	Polad nüvəli sorunsuz sinxron kəmər	30 s8m-872	1
18	Maqnit açarı	HX-31R-2M	2
19	Solenoid klapan	4v210-08B	3
20	Rezin şok udma	SE-15 (mavi)	3
21	Plug-in relay	Rxm4lb2bd	1
22	Rele bazası	Rxze1m4c	1
23	Reley	RXT-F01	3
24	Yaxınlıq açarı	İme08-02bpozt0s	1

2.ConsUbyektlər siyahısı

Hə	Maddə	Xüsusiyyətlər	Təklif olunan q'ty	U8 nömrəsi
1	Əsas vahid filtr mesh	133272	1
2	Boğaz	127028	6
3	Sprey gun filtri mesh	126150	3
4	Axün nozzle modulu	167400	6
5	24v solenoid klapan	150236	6
6	Nozzi contası	100368	12
7	Polad kanal gasketi	107332	6
8	Sağ bucaqlı nozzle 0.5mm	130897	4
9	İynələmək	500661	1
10	Piston nasos təmir dəsti	112757	1
11	Axü nozzle təmir dəsti	167414	6
12	Arxa klapan dəsti	163008	1
