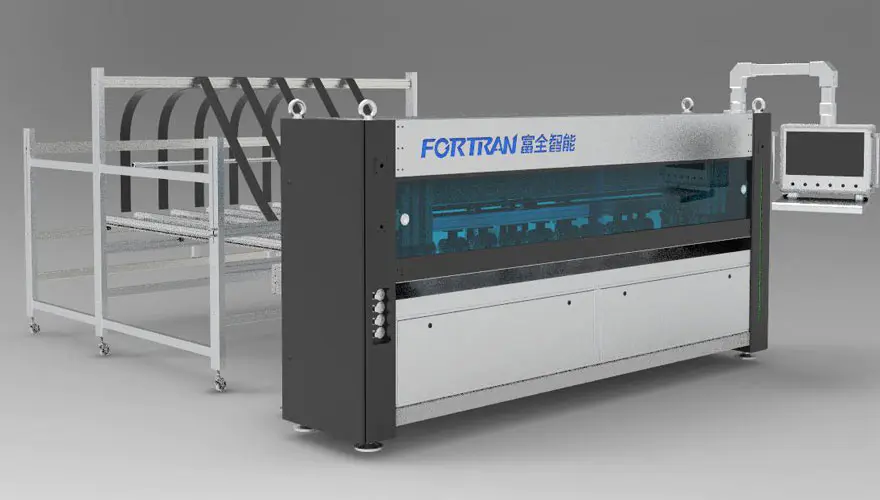

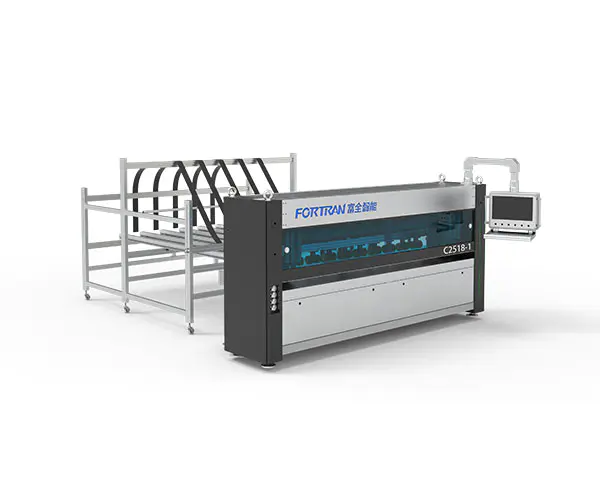

Tamamilə avtomatik kağız kəsmə maşını

Maşın xüsusiyyətləri

Ölçüləri L * w * h (mm)	Əsas xüsusiyyətlər	Güc təchizatı (kw)	Kəsici (M / dəq)	İş hündürlüyü (mm)
6700 * 3650 * 3000	7 şaquli + 1 üfüqi bıçaq, tək vərəqli qidalanma və davamlı hesablama rejimləri ilə	5.25	0-120	850

Emal parametrləri

Min. Kəsmə uzunluğu l (mm)	Maks. Kəsmə genişliyi w (mm)	Küpürülmüş kağız H (mm) üçün qalınlığı kəsmə	Uzununa bıçaq boşluğu dəqiqliyi (mm)	Səmərəlilik (PC / dəq)
300	2500	2.5-6.5	± 1.5	0-12

Tamamilə avtomatik kağız kəsmə maşını, büzməli kağızın davamlı sabit uzunluğu və tək vərəqələrin saxlanması karton istehsal etmək üçün istifadə olunur. Transvers və uzununa istiqamətlər, arabir kəsmə və büzməli kağız üzərində kəsmə işlənməsi. İstehsal. Maşın bağımsız bir vahid və ya bir qablaşdırma xəttinin ilkin hissəsi kimi istifadə edilə bilər.

Hə	Maddə	Xüsusiyyət	Model

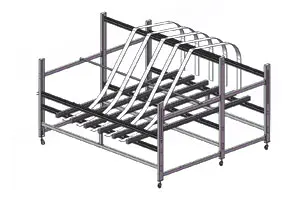

1	Kağız saxlama çarxı	Kağız saxlama çarxı, sadə bir quruluş, etibarlı bir quruluşu olan əyilmə emal yolu ilə turşu boşqabdan hazırlanmışdır. Cəlbedici bir görünüş və əla pas müqavimətini təmin etmək üçün rənglənmişdir. Standart konfiqurasiyada davamlı bir karton material çarxı və bir qatlı karton qidalanma axını zolağı daxildir.
2	Çərçivə quruluşu	Çərçivə düzbucaqlı polad borular və polad plitələr qaynadıqdan sonra dəqiq bir emal ilə istehsal olunur. Uzun bir xidmət həyatı və avadanlıqların əla sabitliyini təmin edən yüksək toplaşma dəqiqliyini və əməliyyat dəqiqliyini təmin edir.

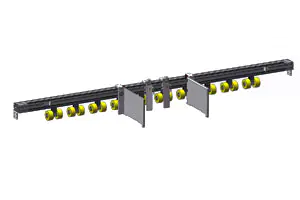

3	Mexanizm	Qidalanma təzyiqi çarxı, parlaq və gözəl bir səth və sürtünmə ilə, papar panelinin etibarlılığını effektiv şəkildə yaxşılaşdıra biləcək bir sürtünmə ilə hazırlanmışdır. Bu vaxt, dartma nağara almandan, davamlı və uzunmüddətlidir; əl ilə tənzimlənə və yan tərəfə düzəldilə bilər.
4	Kəsik-kəsik quruluş	Güc yüksək dərəcəli bir servo motoru ilə birləşdirici və yüksək sürətli və dəqiq yerləşdirmə əldə edən sinxron təkər mexanizmi ilə birlikdə təmin edilir, bununla da karton kəsilməsinin düzgünlüyünü təmin edən;
5	Uzununa kəsmə vahidi	Bu mexanizm əsasən yeddi bıçaq sahibi dəstdən ibarətdir.
6	Tənzimlənən saxlama cihazı	Rulonlar bir servo motoru və sürət azaldışı ilə idarə olunur. Əməliyyat dəqiqliyini və səmərəliliyini yaxşılaşdırmaq üçün yüksək dəqiqlikli servo motoru ilə təchiz olunmuş yüksək dəqiqlikli Bevel Gear sürətinin azaldılmasından istifadə edirik. Tək qatlı kartonun daha yaxşı çatdırılmasına imkan verən Adsorb kartonda vakuum emiş quruluşu qəbul edilir.
7	Maşınqar	Əsas diqqət maşını özündən bəzəməkdədir. Maşının ön hissəsindəki müşahidə pəncərəsi, yalnız vizual cəlbedici və zərif deyil, həm də sarsıntıya davamlıdır, həm də parıldayan bir səthə sahib olan və səssizcə səssizcə işləyən bir alüminium ərintisi slayd dəmir yolu quraşdırılmışdır.

Üç görüntü təsvirləri

İstehlak olunan tələblər

Bəslənmə stansiyasında büzməli kağız üçün rezervlər

A.Contionouslu büzməli kağız eni: 400-2350 mm;
B.Tacking hündürlüyü, 120 mm palet də daxil olmaqla: maksimum 1300 mm;
C.Tacking eni, maksimum: 1300 mm; axıdılması nöqtəsində büzməli kağızın uzunluğu: minimum 300 mm;
D.Longitudinal tolerantlıq sabit uzunluqlu kəsmə: maksimum 0,5%; sabit uzunluqlu kəsmə üçün transveron tolerantlıq: maksimum ± 2.0 mm;
E.Qorsuqlu kağız qalınlığı: 2.5-6 mm, ± 0,2 mm; maksimum xammal keyfiyyəti 2.30-a qədər (DIN 55468 standartına görə);
F. Kartonun keyfiyyəti DIN 55468 standartına uyğundur;

G.Single büzməli, maksimum qalınlığı təxminən 4 mm (keyfiyyət: 1.10-1.40); ikiqat büzməli, maksimum qalınlığı təxminən 6 mm.

2. Karton növləri

Seriya nömrəsi	Ad	Şəkil	Kağız yemi istiqaməti	Minimum ölçü
1	Adi qutu		uzununa	Uzunluq: Minimum 400 mm Eni: minimum 36 mm Boyu: Minimum 225mm
2	Adi qutu		uzununa	Uzunluq: Minimum 400 mm Eni: minimum 36 mm Boyu: Minimum 225mm
3	HEARDAND EART CAVIR		uzununa	Uzunluq: Minimum 400 mm Eni: minimum 225mm Hündürlük: Minimum 18mm
4	Orta möhür qutusu		uzununa	Uzunluq: Minimum 400 mm Eni: Minimum 450mm Hündürlük: Minimum 18mm
5	Orta möhür qutusu		uzununa	Uzunluq: Minimum 400 mm Boyu: Minimum 450mm Hündürlük: Minimum 18mm
6	Bütün qanadlı qutu		uzununa	Uzunluq: Minimum 400 mm Boyu: Minimum 225mm Hündürlük: Minimum 18mm
7	Orta möhür qutusu		uzununa	Uzunluq: Minimum 400 mm Boyu: Minimum 450mm Hündürlük: Minimum 18mm
8	Kvadrat karton		uzununa	Uzunluq: Minimum 400 mm Hündürlük: Minimum 18mm
